Hidraulinis skirstytuvas 80l, vairasvirtė, sukamas trosas

Kodas 15010661877891

Aprašymas
Prekė detaliau

Aprašymas

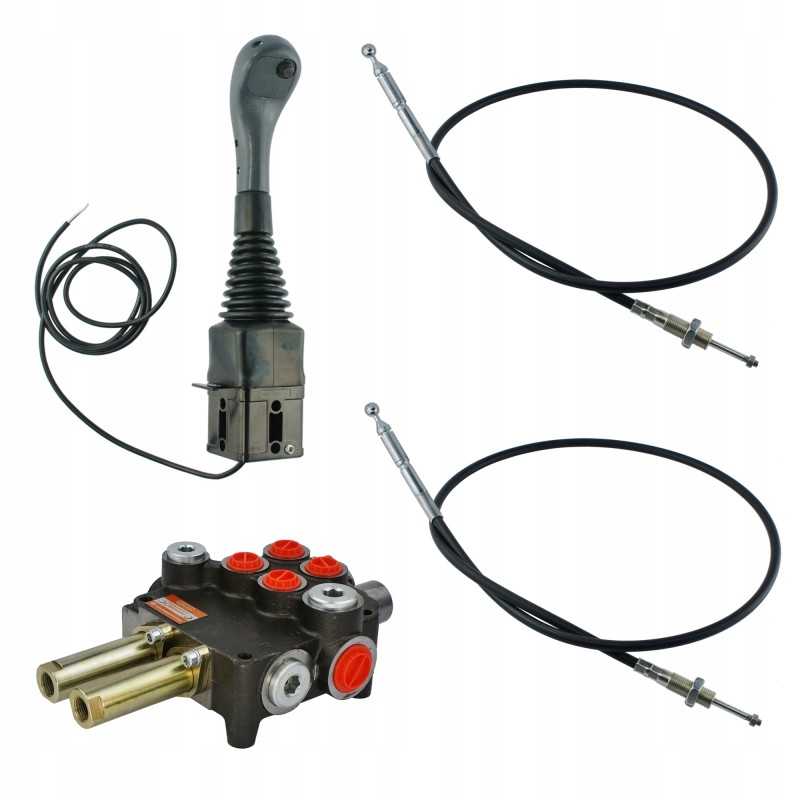

SEKCIJŲ HIDRAULINIS RINKINYS 80L/min Rinkinio turinys:

rutulinis vairasvirtė su mygtuku

du 2m ilgio laidai (galima keisti į 1m, 1,5m, 2,5m, 3m)

2 sekcijų hidraulinis skirstytuvas 80L/min

Gamyba:

Originali prekė prekės ženklo Hydrolider, simbolis: 1.25.10.002

Taikymas:

Plačiai naudojamas statybos, žemės ūkio ir pramonės hidraulinėse sistemose. Komplektas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, ašys, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai. Puikiai tinka dviejų sekcijų valdymui ašis , rėmo pakėlimas ir kastuvo nuolydis, traktoriuose, kurių hidraulinio siurblio našumas ne didesnis kaip 80 l/min.

Taikymo pavyzdys:

Dviejų nepriklausomai veikiančių pavarų valdymas (nuotrauka).

Bendra informacija:

Vairasvirtės valdymas turi daug privalumų, dėl kurių darbas tampa greitesnis, malonesnis ir saugesnis. Vairasvirtė visų pirma reiškia patogesnį, patogesnį ir tikslesnį mašinos valdymą. Sumontavus vairasvirtę kabinos viduje ir išmetus skirstytuvą į išorę, kabina išlieka švari ir nenuteka alyva.

Vairasvirtė:

Sukurta mechaniškai valdyti dvi skirstytuvo dalis. Jame yra papildomas mygtukas ir elektros laidų išvestis, leidžianti ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krautuve su krokodilu ar rulonų griebtuvu.

Vidiniai konstrukciniai elementai pagaminti iš aliuminio , korpusas pagamintas iš tvirto plastiko. Europos gamybos NIMCO.

Nuorodos:

Standartinis kabelių ilgis: 2m (tai mes siunčiame, jei klientas nenurodo kitaip). Galimybė keisti laidų ilgį į 1m, 1,5m, 2,5m, 3m nekeičiant komplekto kainos.

Siūlai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio raištis M6x1

Vairasvirtės pusėje rutulys kurio skersmuo 14mm

Lenkijos produkcijos, gaminamas Agricola Hydraulic Components.

DVIEJI SEKCIJOS HIDRAULINIS SKLYTUVAS: Maksimalus srautas iki 80L/min. Vienpusių ir dvipusių cilindrų valdymas. Rekomenduojama valdyti skirstytuvą naudojant kabelius ir vairasvirtę.

Valdymas:

Abu slankikliai turi tris padėtis (1 - 0 - 2), spyruokliniai, t. y. jie patys grįžta į neutralią padėtį, jei laidas yra laisvas.

Padėtis 0 yra neutrali (trosas laisvas), cilindro stūmoklio strypas stovi - alyva eina į perpildymą.

Darbinė padėtis 1 (trosas traukia slankiklį), cilindro stūmoklio strypas tęsiasi.

2 darbinė padėtis (trosas stumia slankiklį), cilindro stūmoklio strypas atsitraukia.

Jungtis:

Vidiniai sriegiai korpuse: maitinimas: 1/2'' , grįžtamasis: 3/4'', sekcijos: 1/2''

Kabelių jungtys:

Vamzdis vidinis sriegis: M16x1.5

Slankiklio antgalio vidinis sriegis: M6x1.5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250bar

Maksimalus grįžtamasis slėgis: 50bar

Maksimalus sekcijos slėgis: 300 Bar

Gamykloje nustatytas 175 barų perpildymo vožtuvas

Galimybė įsijungti -reguliavimas, viso apsisukimo keitimas 30 Bar

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz. HL 32 arba HL 46

Prekė detaliau

Kodas 15010661877891

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1.25.10.002.3
Produkto svoris su vienetine pakuote: 10 kg
