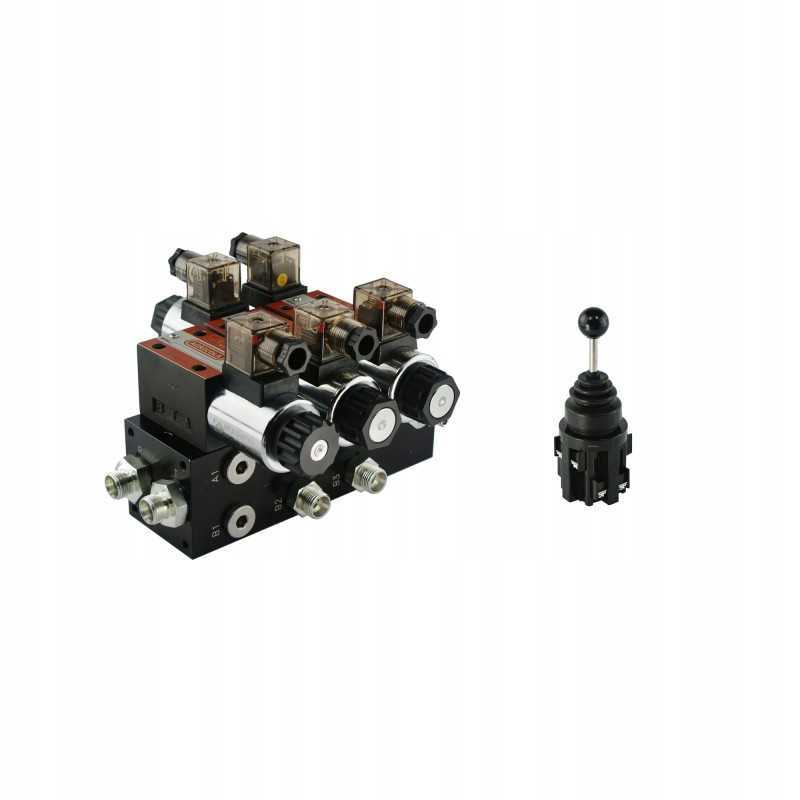

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS CETOP 03 NG6 ELEKTROS VALDYMAS 12V RINKINĖJE SU JUOSTE IR KIŠTUKAIS Gamyba:

Originalus prekės ženklo Hydrolider gaminys, gamintojo simbolis: 1.10.60.022

Taikymas:

Plačiai naudojamas žemės ūkyje, žemės ūkyje, miškininkystėje statyba ir plačiai suprantama pramonė.

Distributorius pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turizmo mašinos, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė, taip pat žinoma kaip svirties manipuliatorius, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve.

Techniniai duomenys:

Komplektą sudaro: skirstytuvo plokštė, paleidimo sekcija, du skirstytuvai, 12DC elektros kištukų rinkinys, jungčių rinkinys su M18x1,5 išėjimu ir vairasvirte.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plieninis slankiklis, elektrinis kištukai ir plastikinės priveržimo veržlės, plieninis arba aliuminio blokas priklausomai nuo partijos, plastikinė vairasvirtė.

BENDROJI INFORMACIJA PLATINTOJAS: Veikimo principas: skirstytuvas turi vieną paleidimo sekciją ir dvi darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (tiekimo srovė į ritę atidaryta) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (tiekimo srovė abiem ritėms nutraukta) stovi pavaros stūmoklio strypas - alyva eina į perpildymą .

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje yra hidraulinės schemos , iš viršaus paleidimo sekcijos schema ir žemiau darbo sekcijų diagrama:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Elektros kištukai turi diodus, kurie įsižiebia, kai į ritę tiekiama srovė.

Prijungimas ( vidiniai sriegiai korpuse):

Tiekimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžimas į baką (T): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, B1, B2): BSP 3/8'' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 barų

Galimybė savarankiškai reguliuoti , pilnas apsisukimo keitimas 30 Bar

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiškesnė alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

BENDROJI INFORMACIJA VARAŠTIS: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai stovi - alyva eina į perpildymą.

Darbinė padėtis 2 (svirtis priekinėje padėtyje), stūmoklio kotas pirmasis cilindras išsikiša.

3 darbo padėtis (svirtis galinėje padėtyje), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbo padėtis (svirtis kairėje), stūmoklis antrojo cilindro strypas išsikiša.

Darbo padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas atsitraukia.

PARAMETRAI:

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Darbo būdas: mono stabilus (be skląsčio)

Darbo padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)

Nuolatinės srovės kontaktų apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandomoji įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATUROS DIAPAZONAS

Darbo temperatūra: -20....50°C

Svarbu!!!

Agricola rinkiniai Jie turi buvo suprojektuoti taip, kad juos būtų galima lengvai surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Kodas 15013289363871

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.60.022
Produkto svoris su vienetine pakuote: 10.18 kg
