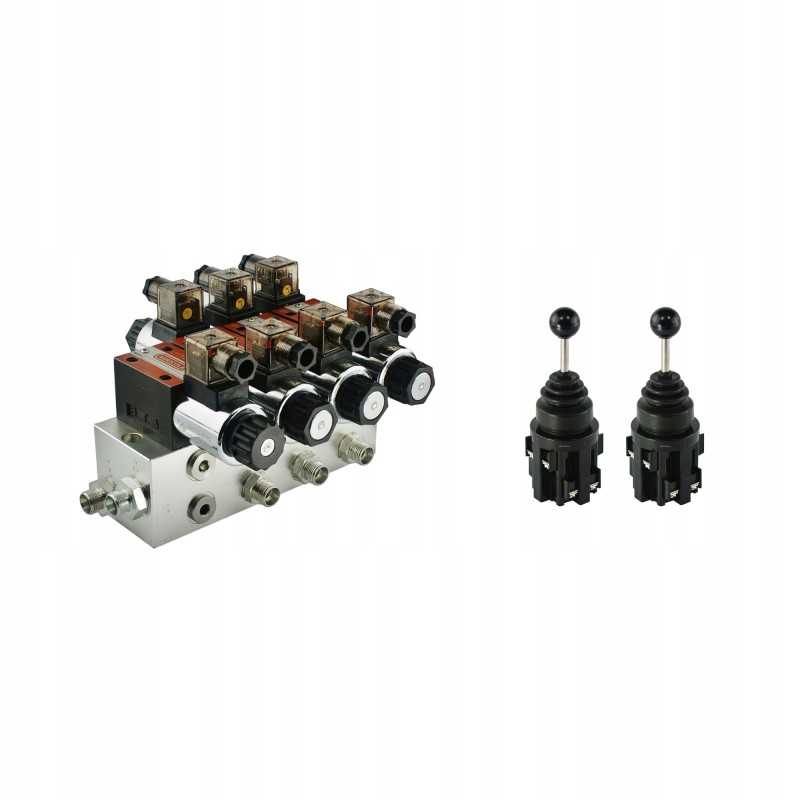

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS CETOP 03 NG6, ELEKTRINIU VALDYMAS 24V, SU VAIRUVĖLĖMIS IR KIŠTUKAIS Gamyba:

Originalus prekės ženklo Hydrolider gaminys, gamintojo simbolis: 1.10.65.032

Taikymas:

Plačiai naudojamas hidraulinėje žemės ūkyje, miško ūkyje, žemės ūkyje ir plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema .

Vairasvirtė, dar žinoma kaip svirties manipuliatorius, leidžia valdyti dvi elektra valdomo hidraulinio skirstytuvo dalis.

Techniniai duomenys:

Rinkinį sudaro:

skirstytuvo plokštė

paleidimo sekcija

trys skirstytuvai

24DC elektros kištukų rinkinys

jungčių rinkinys su M18x1,5 išėjimu

dviem vairasvirtėmis

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Medžiaga:

Skirstytuvo korpusas ir plieninis slankiklis, elektros kištukai ir plastikinės priveržimo veržlės, plieninis arba aliuminio blokas, priklausomai nuo partijos, plastikinis vairasvirtė.

INFORMACIJA BENDRA PLATINTOJAS:Veikimo principas:

Skirstytuvas turi vieną paleidimo sekciją ir keturias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (tiekimo srovė į ritę atidaryta) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (tiekimo srovė abiem ritėms nutraukta) stovi pavaros stūmoklio strypas - alyva eina į perpildymą .

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje yra hidraulinės schemos , iš viršaus paleidimo sekcijos diagrama, o žemiau darbo sekcijų diagrama:

Srovė:

Maitinimo nuolatinė srovė (DC) 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę patenka srovė.

Prijungimas ( vidiniai sriegiai korpuse):

Tiekimas iš siurblio (P): vidinis sriegis BSP 1/2''

Grįžimas į baką (T): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, A3, B1, B2 , B3): BSP 3/8 colių vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Gamykloje nustatytas 175 barų perpildymo vožtuvas

Galimybė savaiminio reguliavimo, pilnas sukimosi keitimas 30 barais

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra : -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROJI INFORMACIJA VAIRESPAS: Turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai stovi - alyva eina į perpildymą.

Darbinė padėtis 2 (svirtis priekinėje padėtyje), stūmoklio kotas pirmasis cilindras išsikiša.

3 darbo padėtis (svirtis galinėje padėtyje), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbo padėtis (svirtis kairėje), stūmoklis antrojo cilindro strypas išsikiša.

Darbo padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas atsitraukia.

PARAMETRAI:

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Darbo būdas: mono stabilus (be skląsčio)

Darbo padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)

Nuolatinės srovės kontaktų apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandomoji įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATUROS DIAPAZONAS

Darbo temperatūra: -20....50°C

Svarbu!!!

Agricola rinkiniai Jie turi buvo suprojektuoti taip, kad juos būtų galima lengvai surinkti patiems. Dėl prekių saugumo transportavimo metu ir apribojimų, kylančių iš kurjerių kompanijų nuostatų, rinkinys siunčiamas nesusuktas. Rinkinyje yra tikslios vaizdingos surinkimo instrukcijos ir atskirų elementų sąrašas.

Prekė detaliau

Kodas 15013289364491

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.65.032
