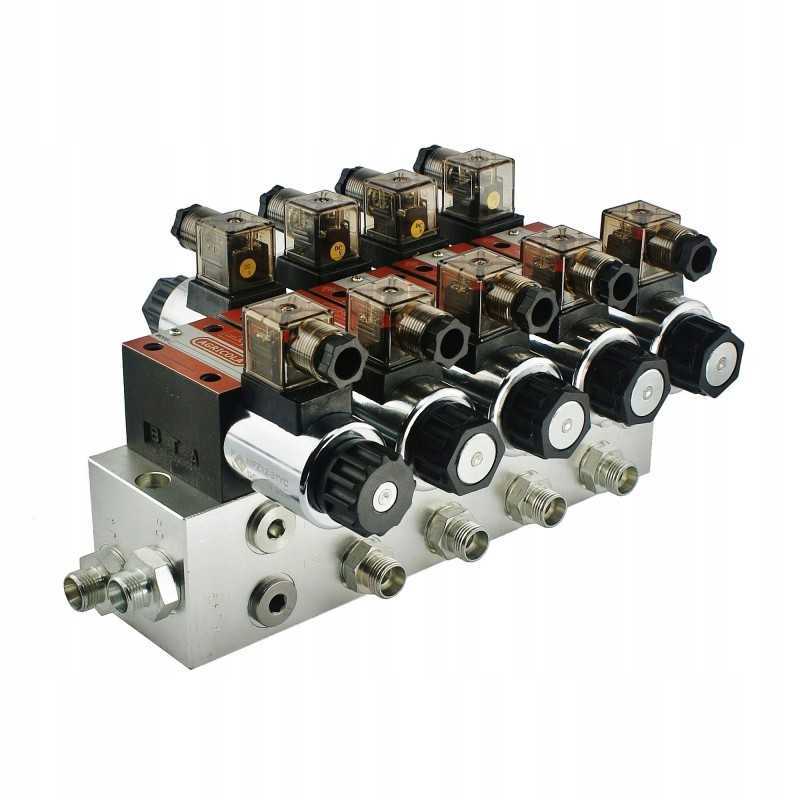

Cetop 3 ng6 4s 230v ha 4xe hidroliderio skirstytuvas

Kodas 15012770431510

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS CETOP 6, ELEKTRINIU VALDYMAS 230VPGamyba:

Originalus prekės ženklo Hydrolider produktas, gamintojo simbolis: 1.10.67.040

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos pramonėje ir hidraulinėse sistemose. platintojas pritaikytas įvairioms reikmėms mašinų tipų, tokių kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Techniniai duomenys:

Komplekte yra jungčių komplektas su M18x1 išėjimu .5 ir elektros kištukų komplektas.

Rekomenduojamas alyvos srautas sistemoje: 0 - 50 l/min.

Valdymo pavyzdys: keturios dvigubo veikimo pavaros.

Medžiaga:

Skirstytuvas korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės priveržimo veržlės, blokas iš plieno arba aliuminio, priklausomai nuo partijos.

Veikimo principas:

Skirstytuvas turi vieną paleidimo sekciją ir keturias darbines dalis. Paleidimo arba iškrovimo sekcija yra būtina, ji skirta siurbliui atleisti, kai nevaldome jokios skirstytuvo darbinės dalies.

Jokia darbinė sekcija neveiks, jei į paleidimo sekciją nepateks srovė, todėl reikia sukonfigūruoti elektros jungtį tokiu būdu, kad kiekvienas darbo sekcijoje išleistas elektros signalas tuo pačiu metu turi pasiekti pradinę sekciją.

Valdymas:

Pradžios sekcijos slankiklis yra dviejų padėčių (0 - 1), spyruoklinis, t.y. grįžta atgal. į neutralią padėtį, atjungus maitinimą. Kai slankiklis yra neutralioje padėtyje, alyva teka į perpildymą, tada siurblys atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (maitinimas ritė nutrūksta), neįmanoma gauti slėgis darbinėse sekcijose.

Darbinė padėtis 1 (tiekimo srovė į ritę atidaryta) galimybė gauti slėgį darbo sekcijose.

Darbinės sekcijos slankiklis turi tris padėtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į neutralią padėtį atjungus maitinimą.

Slankiklio veikimo principas:

0 padėtis neutrali (tiekimo srovė abiem ritėms nutraukta) stovi pavaros stūmoklio strypas - alyva eina į perpildymą .

1 darbinė padėtis (maitinimas tik pirmajai ritei), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (maitinimas tik antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje hidraulinės diagramos, iš viršaus paleidimo sekcijos schema, o žemiau – darbinių sekcijų diagrama:

Srovė:

Maitinimo kintamoji srovė (AC) 230V

Prijungimas (vidiniai sriegiai korpuse):

Maitinimas iš siurblio (P): BSP vidinis sriegis 1/2''

Grįžimas į baką (T): BSP vidinis sriegis 1/2''

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP vidinis sriegis 3/8 ''

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 175 Bar

Galimybė savarankiškai reguliuotis, visiškai pakeisti 30 barų

Alyva AGRICOLA rekomenduojami tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra : -15 C iki +80 C

Prekė detaliau

Kodas 15012770431510

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.67.040
