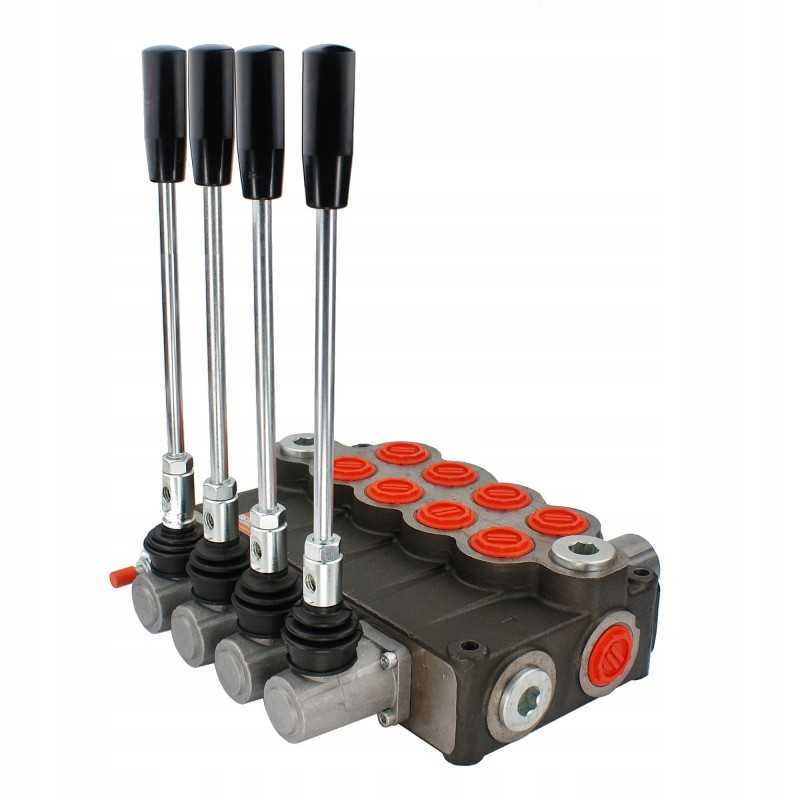

Skirstytuvas hydr 4s 120l 3xa1a8 badestnost

Kodas 15012762224421

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P120 SU UŽSKYRIU Gamyba:

Originalus prekės ženklo „Badestnost“ gaminys, gamintojo simboliai: 4P120 A1A1A1A8 GKZ1, simbolis: 1.10.20.041

Taikymas:

Plačiai naudojamas hidraulinėse sistemose, statyboje, žemės ūkyje, sodininkystėje ir žemės ūkyje pramonei.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinoms, ravėjimo mašinoms, vartytuvams, žoliapjovėms, statybinėms mašinoms, šlavimo mašinoms, maišytuvams, pramoninėms mašinoms ir kitiems hidrauliškai valdomiems įrenginiams, kuriuose viena sekcija valdo hidraulinį variklį.

Dėka svirtis su fiksatoriumi, skirstytuvas idealiai tinka valdyti hidraulinį variklį. Galite užvesti variklį ir pajudėti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Speciali slankiklio konstrukcija ant sekcijos su fiksatoriumi pašalina mašinos trūkčiojimą įjungiant ir išjungiant variklio pavarą . Variklis užvedamas ir stabdo palaipsniui be apkrovos. Dėl šios konstrukcijos skląsčio sekcija idealiai tinka varikliui valdyti, bet netinka pavaros mechanizmui.Rekomenduojamas alyvos srautas sistemoje: 0 - 120L/min. Valdymo pavyzdys: du dvigubo veikimo cilindrai ir hidraulinis variklis abiem kryptimis.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirma, antra ir trečia svirtis, trijų padėčių (1–0) - 2), spyruokliniai, t.y. jie patys grįžta į neutralią padėtį.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta) įstrižoje padėtyje į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta į pasvirusią padėtį atgal), pavaros stūmoklio strypas atsitraukia.

Ketvirtoji trijų padėčių svirtis (1 - 0 - 2), su fiksatorius, t.y. jis pats išlaiko padėtį darbinėje padėtyje.

0 padėtis neutrali (svirtis nustatyta vertikaliai) variklis stovi – alyva teka ant perpildymo.

1 darbo padėtis (svirtis nustatyta į pasvirusią į priekį), variklis sukasi į kairę.

2 darbo padėtis (svirtis nustatyta į pasvirusią atgal), variklis sukasi į dešinę.

Dešinėje skirstytuvų hidraulinės schemos su skląsčiu, iš kairės: valdyti pavarą ir varikliui valdyti:

Jungtis:

Maitinimas iš siurblio (P): BSP 1" vidinis sriegis

Grįžimas į baką (T): BSP 1" vidinis sriegis

Išvadas į sekcijas ( A, B): BSP 1'' vidinis sriegis

Serijos jungtis (N): M36x1,5 vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Vožtuvo perpildymo vožtuvas gamykloje nustatytas į 180 Bar ± 30 Bar.

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762224421

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.041
