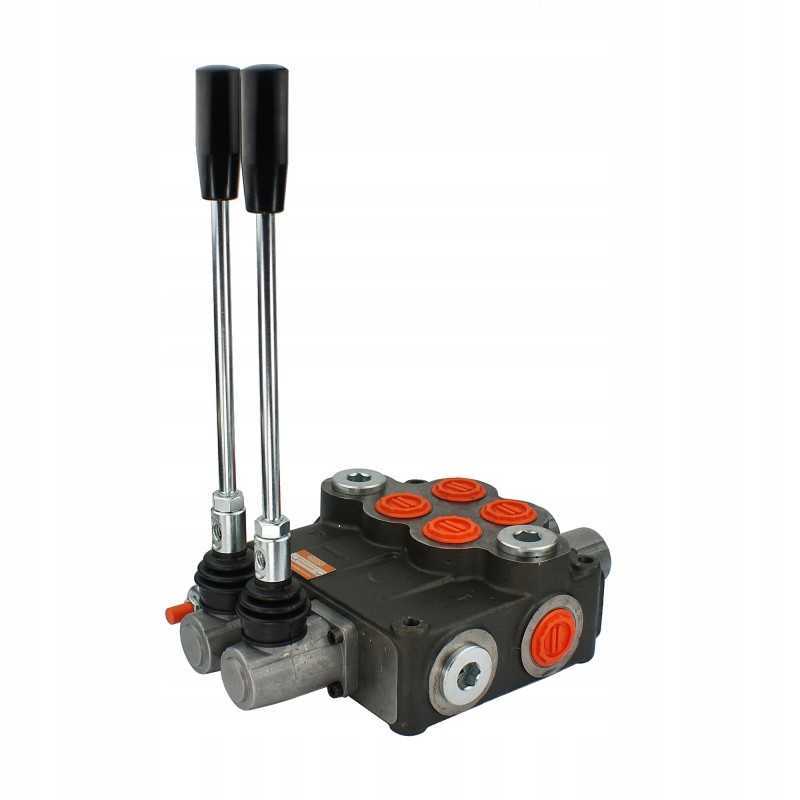

Platintojas hydr 2s 120l a1a8 badestnost

Kodas 15012774876693

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P120 SU VIENA SEKCIJA SU SKRYDŽIU Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, simbolis: 1.10.20.021, gamintojo simboliai:

Su fiksatoriumi pavarai 02P120 A1A8 GKZP1 varikliui 0 A1D8 G KZ1

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoniniai ir kiti hidrauliškai valdomi įrenginiai.Dėka svirties su fiksatoriumi, skirstytuvas idealiai tinka valdyti hidraulinį variklį. Galite užvesti variklį ir pasitraukti nuo skirstytuvo nuolat nelaikydami svirties.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min.

Valdymo pavyzdys: hidraulinis variklis abiem kryptimis ir dvigubo veikimo pavara.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Pirmoji trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, t.y. ji grįžta į neutralią padėtį savaime.

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva teka ant perpildymo.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitiesia.

Darbo padėtis 2 (svirtis nustatyta įstrižoje padėtyje atgal), pavaros stūmoklio strypas atsitraukia.

Antra trijų padėčių svirtis (1 - 0 - 2) , su skląsčiu, t. y. ji išlaiko padėtį darbinėje padėtyje.

Padėtis 0 neutrali (svirtis nustatyta vertikaliai) variklis arba pavara stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta įstrižai į priekį) variklis sukasi į kairę arba išsikiša pavaros stūmoklio strypas.

2 darbo padėtis ( svirtis nustatyta įstrižinėje padėtyje atgal), variklis sukasi į dešinę arba pavaros stūmoklio strypas įsitraukia.

Dešinėje pusėje skirstytuvų hidraulinės schemos su skląsčio tipu, iš kairės: pavarai valdyti ir varikliui valdymas:

Jungtis:

Siurblio tiekimas (P1, P2): BSP 1" vidinis sriegis

Grįžimas į baką (T1, T2): BSP 1" vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 1 colio vidinis sriegis

Serijinė jungtis (N): M36x1,5 vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas po 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012774876693

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.20.021
