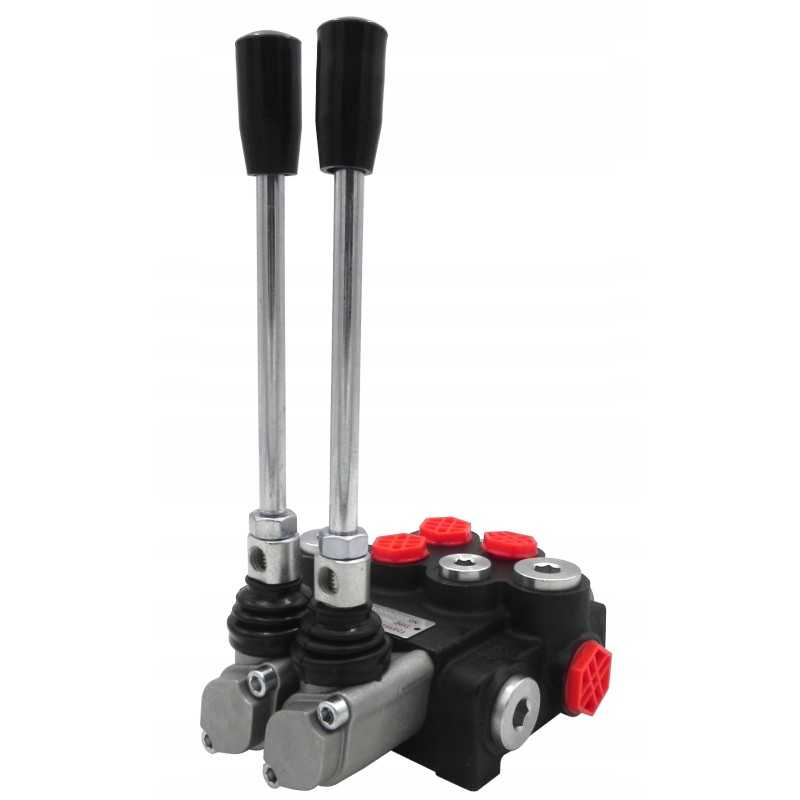

Hidraulinis skirstytuvas, 2 sekcijų, 40l stūmoklis

Kodas 1508662625313

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 SU VIENA SIURBLIO SEKCIJA Pakeitimas: 02P40 A1C1 GKZ1

Pritaikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Skirstytuvas pritaikytas įvairių tipų mašinoms : žemės ūkio mašinos, traktoriai, purkštuvai, turistai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įtaisai.

Stūmoklio sekcija specialiai pritaikyta valdyti vieno veikimo cilindrus.

Antra skylė sekcijoje gamykliškai įsuktas , metalinis kamštis. Čia nereikia atlikti papildomo pervedimo. Vienpusis cilindras laisvai krenta ir neblokuoja alyvos srauto, išeinančio iš siurblio.

Stūmoklio sekcija labai praverčia TUR priekiniuose krautuvose su vienpusiais cilindrais pagrindiniam rėmui pakelti.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistema: 0 - 40 l/min .

Valdymo pavyzdys: vienas vienpusio veikimo cilindras ir vienas dvigubo veikimo cilindras.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abi svirtys trijų padėčių ( 1 - 0 - 2), spyruokliniai, t.y. jie patys grįžta į vertikalią padėtį:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 ( svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsikiša.

Darbo padėtis 2 (svirtis nustatyta įstrižai atgal), pavaros stūmoklio kotas įsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Jungtis :

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Grįžimas į baką (T1, T2) : BSP 1/2" vidinis sriegis

Sekcijos (A1, A2, B1, B2) ): BSP 3/8" vidinis sriegis

Serijinė jungtis (N): BSP 1/2" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas iki 175 bar C iki +80 C

Daugybė svirties nustatymų derinių – pavyzdžiai

Mūsų pasiūlyme taip pat yra visas galios hidraulikos asortimentas. Siurbliai, skirstytuvai, hidrauliniai cilindrai, vožtuvai, hidraulinės linijos.

Išrašome sąskaitas faktūras

Kviečiame bendradarbiauti

Prekė detaliau

Kodas 1508662625313

Būklė Nauja

Charakteristikos

Gamintojas: Perfect Hydraulic
Detalės numeris: Q40/2 1N
