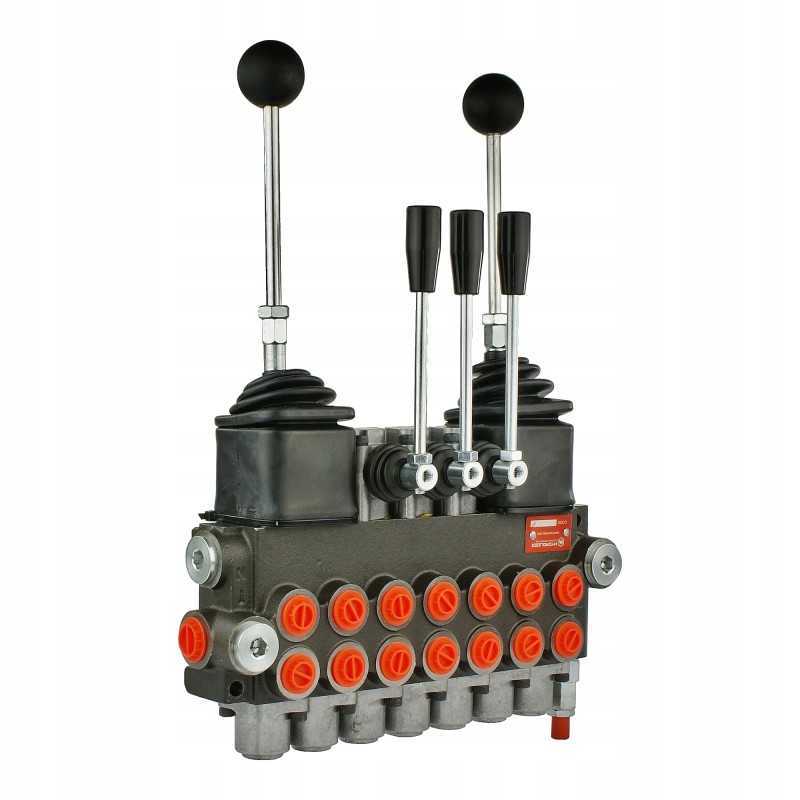

Hidraulinis skirstytuvas, 7 sekcijų, 40l, 2 joy

Kodas 1508218517732

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS DVIEJIS VALDYMO SRITIS IR TRIMIS SVIRTAIS Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 07P40 7xA1+2xJOY, simbolis: 1.10.00.075

Taikymas:

l miškininkystėje, statyboje ir apskritai pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kitos hidrauliškai valdomos prietaisai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: septynios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Abi penkių padėčių vairasvirtės (1 - 2 - 0 - 3 - 4), spyruoklinės, t.y. jie patys grįžta į vertikalę :

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi – alyva patenka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai), išsikiša pirmosios pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklis išsikiša antrosios pavaros strypas.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę) antrosios pavaros stūmoklio strypas atsitraukia.

Visos trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, y., jie patys grįžta į vertikalią:

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsiplečia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): vidinis sriegis BSP 1/2''

Grįžti į baką (T1, T2): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7): BSP 3/8" vidinis sriegis

Serijinė jungtis (N): BSP 1/2" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų 40 l/min

Tiksliam slėgio matavimui skirtus rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama pasitikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 bar.

Tipai AGRICOLA rekomenduojamo aliejaus:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 1508218517732

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: 1/10/00/075
Produkto svoris su vienetine pakuote: 7 kg
