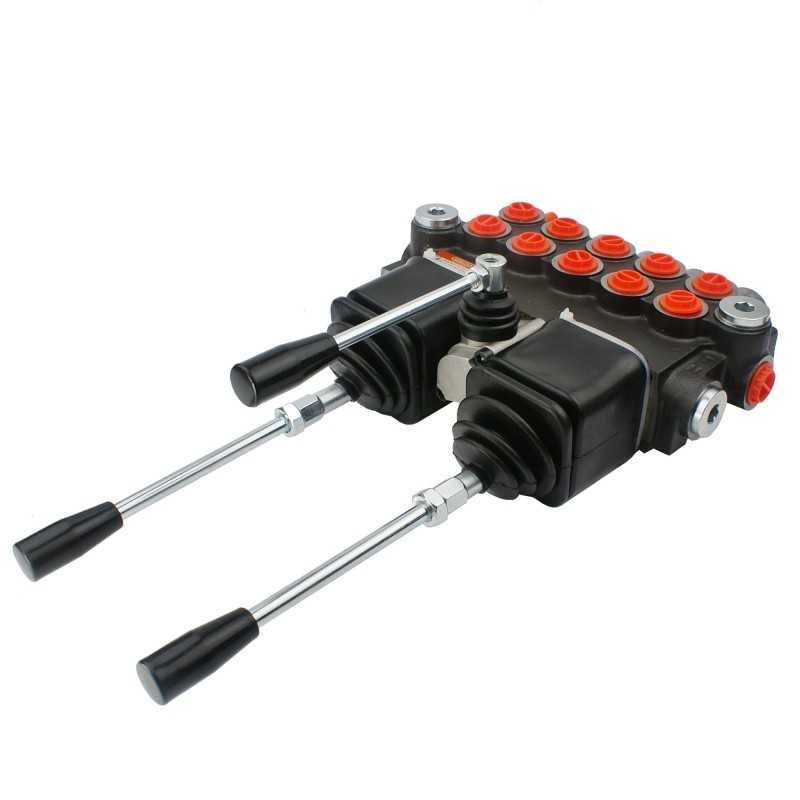

Hidraulinis skirstytuvas 5s 40l 5xa1 2xjoy badestnost

Kodas 15012761572446

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS DVIEJIS VALDYMO SRITIS IR VIENA Svirtimi Gamyba:

Originalus prekės ženklo „Badestnost“ gaminys, gamintojo simbolis: 05P40 5xA1+2xJOY, simbolis: 1.10.00.059

Taikymas:

Plačiai naudojama hidraulinėje ūkyje, žemės ūkyje, miškininkystėje , statyba ir plačiau pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai .

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. Valdymo pavyzdys: penkios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Abi penkių padėčių vairasvirtės (1 - 2 - 0 - 3 - 4), spyruoklinės, t.y. jie patys grįžta į vertikalę :

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi – alyva patenka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai), išsikiša pirmosios pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklis išsitraukia antrosios pavaros strypas.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę) antrojo pavaros mechanizmo stūmoklio strypas atsitraukia .

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t.y. savaime grįžta į vertikalę:

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį) pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal) pavaros stūmoklio strypas įsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Pajungimas:

Maitinimas iš siurblio (P1, P2): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 1/2''

Sekcijos (A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): vidinis sriegis BSP 3/8''

Serijos jungtis (N): vidinis sriegis BSP 1/2'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. Manometrų sekcija - matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012761572446

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.059.10
