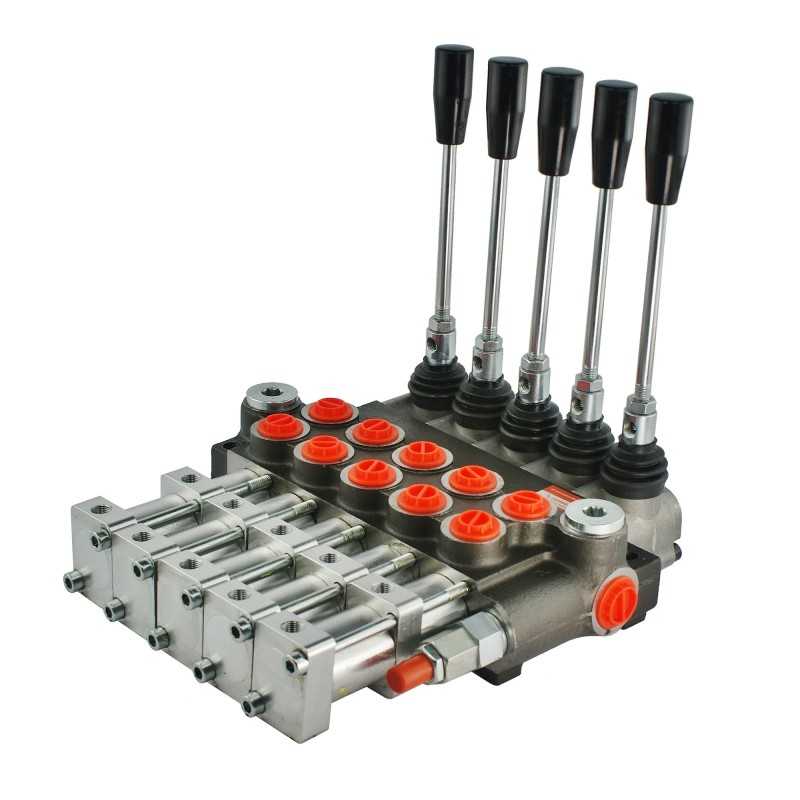

Skirstytuvas 5s 40l pneumatinis valdymas badestnost

Kodas 15012761572310

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40, VALDYMAS PNEUMATINIU ARBA SVIRTAIS Gamyba:

Originalus Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.00.150

Taikymas:

Plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose, sunkvežimiuose ir transporto priemonėse, naudojamuose transporte, žemės ūkyje sodininkyste, miškininkystėje, statyboje ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: penkių dvipusių pavarų veikimas.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t.y. patys grįžkite į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta kampu į galą), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą .

1 darbo padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (pneumatinis slėgis antroje prievadoje), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOJE PARAMETRAI: Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2' vidinis sriegis '

Grįžimas į baką (T1, T2): BSP 1/2 vidinis sriegis''

Sekcijos (A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): BSP 3/8 vidinis sriegis '

Serijos jungtis (N): BSP 1/2 vidinis sriegis Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. slėgio matavimą rasite skiltyje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, aukštos kokybės alyva : LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamos alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

PARAMETRIAI PNEUMATINĖJE SISTEMOJE: Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8 '

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5 - 10 bar

Prekė detaliau

Kodas 15012761572310

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.150
Produkto svoris su vienetine pakuote: 9 kg
