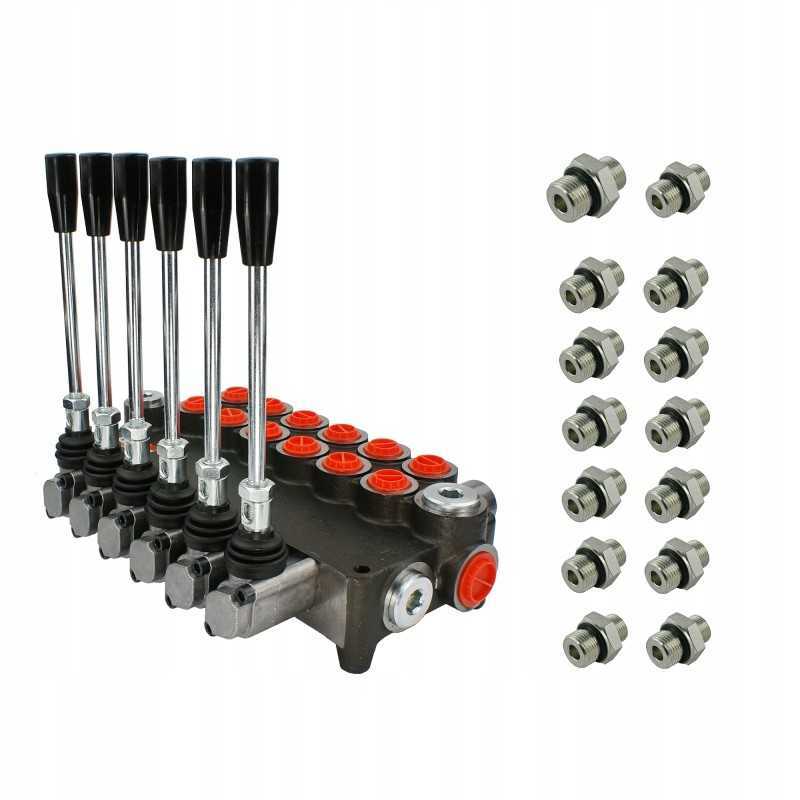

Hidraulinis skirstytuvas, 6 sekcijų, 80l jungtys

Kodas 15013056234370

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, PRISTATYMAS SU JUNGČIŲ RINKINIU Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, simbolis: 06P80 6xA1 GKZ1, simbolis: 1.10.10.060.3

Taikymas:

Plačiai naudojamas žemės ūkyje, ūkyje, sodininkystėje miškininkystėje, statyboje ir plačiai pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai .

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: šešios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visos svirtys yra trijų padėčių (1 - 0 - 2), spyruoklinės, t. y. jos grįžta į vertikalios savaime:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia

Dešinėje siūlomo kolektoriaus hidraulinė schema:

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų 80 l/min

Tiksliam slėgio matavimui skirtus rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Prieš pradedant, rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 Bar.

Alyvos tipai rekomenduoja AGRICOLA:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyva temperatūra: -15 C iki +80 C

Jungtys su sandarikliais (sriegiai):

Maitinimas iš siurblio (P): BSP sriegis 1/2'' - M22x1,5

Grąžinimas į baką (T): BSP 3/ 4'' sriegis - M27x2

Išeitis į dalis (A, B): BSP 1/2'' sriegis - M22x1,5

Prekė detaliau

Kodas 15013056234370

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.10.060.3
Produkto svoris su vienetine pakuote: 16 kg
