Platintojas hydr 3s 80l 3xa1 joy badestnost

Kodas 15012761958475

Aprašymas
Prekė detaliau

Aprašymas

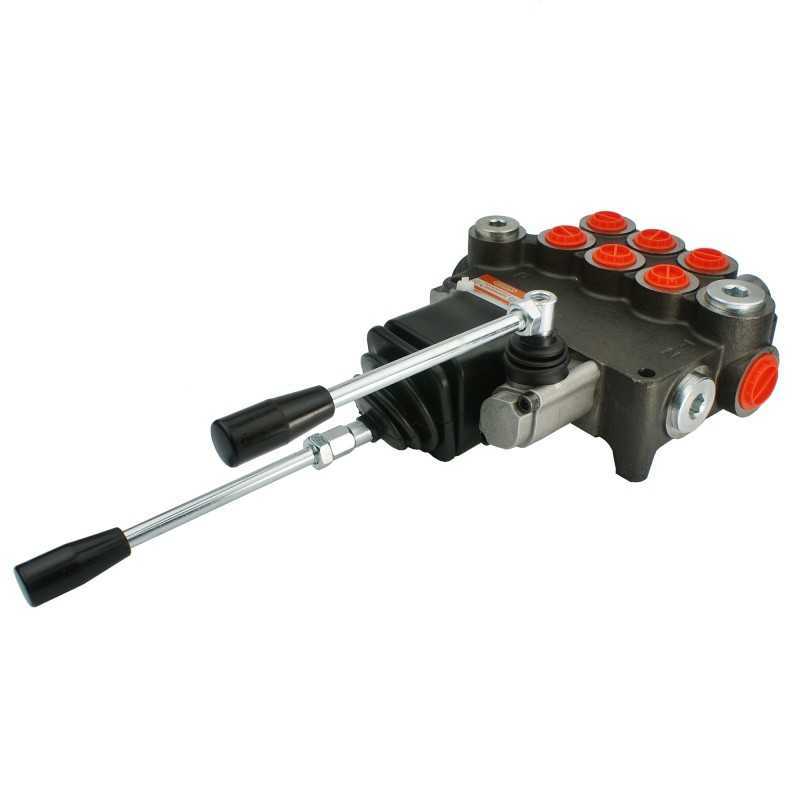

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDOMAS ĮSTATYTA JOJOSTIKU IR SVIRTUI Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 03P80 A1A1A1+JOY, simbolis: 1.10.10.039

Taikymas:

Plačiai naudojamas hidraulinėse ir žemės ūkio sistemose sodininkystei, miškininkystei, statybai ir kitai pramonei.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kitos hidraulinės valdomi prietaisai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: trys dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), spyruoklinė, t. į vertikalią savaime:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva eina į perpildymą.

Darbo padėtis 1 (vairasvirtės svirtis nustatyta į pasvirusią į priekį), stūmoklio strypas Pirmosios pavaros svirtis išsitraukia.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į galą), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklio strypas antrojo pavaros mechanizmo išsitiesia.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę), antrojo pavaros mechanizmo stūmoklio strypas atsitraukia.

Trijų padėčių svirtis (1 - 0 - 2), ant spyruoklės, t.y. jis pats grįžta į vertikalę:

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį) išsikiša pavaros stūmoklio strypas. 2 darbinė padėtis (svirtis nustatyta įstrižai į galą) pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Pajungimas:

Maitinimas iš siurblio (P1, P2): BSP vidinis sriegis 1/2''

Grąžinimas į baką (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 1/2'' vidinis sriegis

Serijinė jungtis (N): BSP 3/4' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai srauto padidėjimas:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min. Tiksliam slėgio matavimui skirtus rinkinius rasite Manometrai – matavimas rinkinių skyrius

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė , aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012761958475

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.039.10
