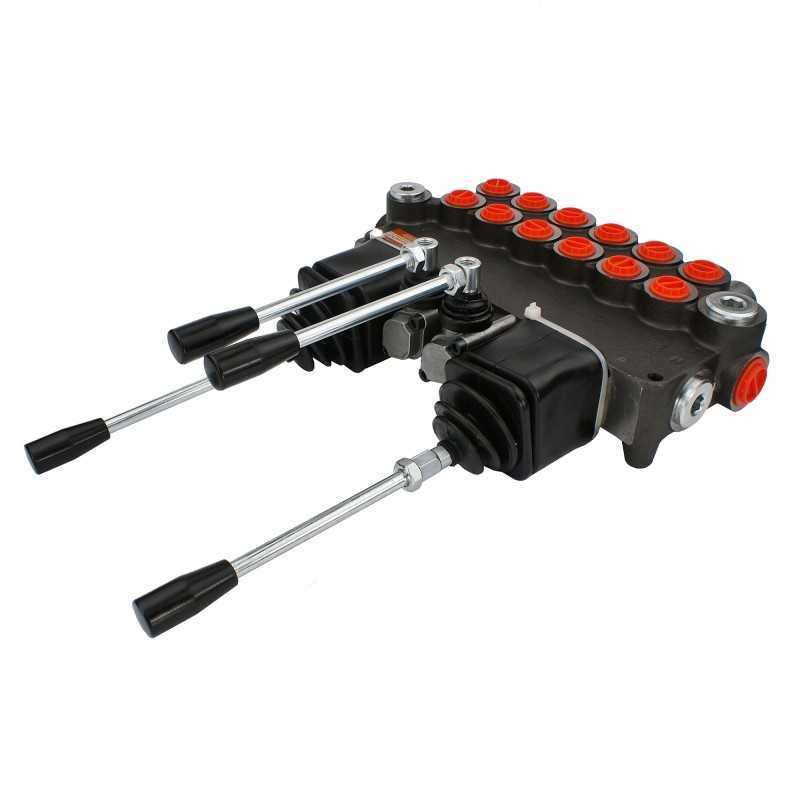

Skirstytuvas hydr 6s 80l 6xa1 2xjoy badestnost

Kodas 15012762174461

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS DVIEJIS VALDYMO SRITIS IR DVIEJI STRAIPTAI Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 06P80 6xA1+2xJOY, simbolis: 1.10.10.068

Taikymas:

Plačiamedžio arba hidraulinėse sistemose avininkystė, miškininkystė, statyba ir plačiai suprantama pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys :

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: šešios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Abi penkių padėčių vairasvirtės (1 - 2 - 0 - 3 - 4), spyruoklinės, t.y. jie patys grįžta į vertikalę :

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi – alyva patenka į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į priekį įstrižai), išsikiša pirmosios pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklis antrosios pavaros strypas išsikiša.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai dešinėje) antrosios pavaros stūmoklio strypas atsitraukia.

Abi trijų padėčių svirtys (1 - 0 - 2), ant spyruoklės, y., jie patys grįžta į vertikalią:

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį), pavaros stūmoklio strypas išsiplečia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal), pavaros stūmoklio strypas atsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1, P2): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 3/4''

Sekcijos (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5) , B6): BSP 1/2" vidinis sriegis

Serijinė jungtis (N): BSP 3/4" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus sekcijos slėgis: 300 Baras

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Tikslius slėgio matavimo rinkinius rasite skyriuje Slėgio matuokliai - matavimo rinkiniai

Prieš pradedant rekomenduojama pasitikrinti ir nustatyti reikiamą slėgį

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojamos alyvos rūšys :

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: - 15 C iki +80 C

Prekė detaliau

Kodas 15012762174461

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.068.10
