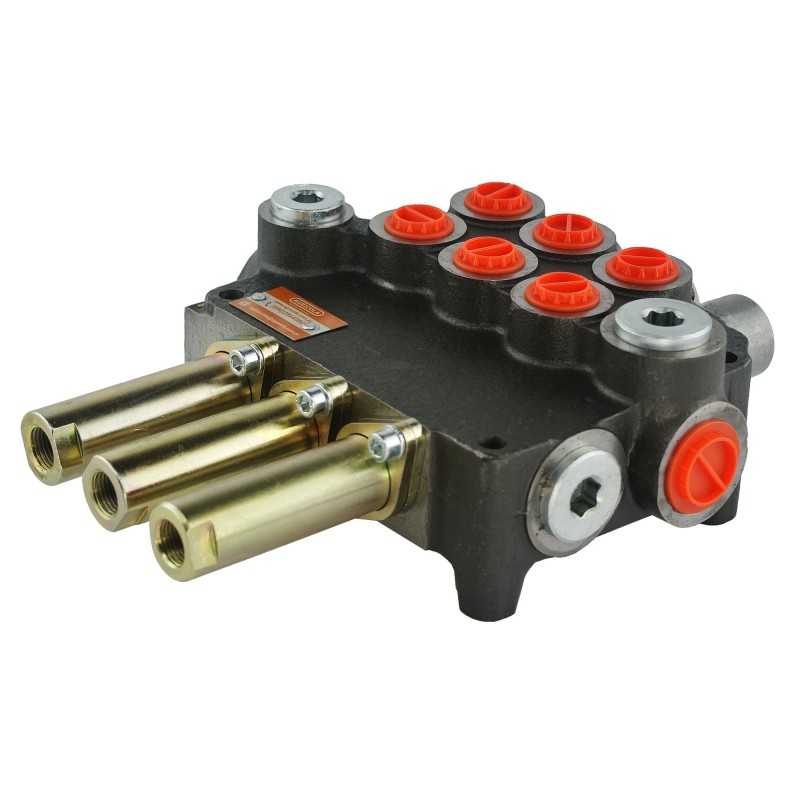

Hydro 3s 80l 3xa1 skirstytuvas badestnost linijoms

Kodas 15012762370111

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS KABELIAIS IR VAIRAULĖS ARBA SVIRTINE Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 03P80 A1A1A1 GV1, simbolis: 1.10.31.030

Taikymas:

Plačiai naudojamos žemės ūkyje, hidraulinėje sistemoje l miškininkystėje, statyboje ir apskritai pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kitos hidrauliškai valdomos prietaisai.

Galima naudoti visur, kur saugumo sumetimais, geresnio valdymo patogumo ar būtinybės palaikyti švarą, skirstytuvą reikia įrengti ne salone. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais jungiama prie skirstytuvo Techniniai duomenys: Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: trys dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. jie grįžta į neutrali padėtis, kai atleidžiame vairasvirtę arba svirtį. Neutralioje padėtyje alyva patenka į perpildymą, o po to siurblys atleidžiamas. Rekomenduojami du valdymo būdai:

viena vairasvirtė ir viena svirtis ant troso

trys svirtys ant troso

Dešinėje yra hidraulinė schema siūlomo skirstytuvo:

Prijungimas:

Maitinimas iš siurblių (P1, P2): BSP 1/2" vidinis sriegis

Grįžimas į baką (T1, T2): BSP 3/4" vidinis sriegis

Sekcijos (A1, A2, A3, B1, B2, B3): vidinis sriegis BSP 1/2''

Serijos jungtis (N): vidinis sriegis BSP 3/4'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 barų

Vožtuvo atidarymo perpildymas proporcingai didėja didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min. min

Tiksliam slėgio matavimui skirtus rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti reikiamą slėgį prieš pradedant.

Savarankio reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.

AGRICOLA rekomenduojami alyvos tipai :

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: - 15 C iki +80 C

Svarbu!!!

Pakuotėje yra skirstytuvas su svirties valdymu, komplektai trosų varžtams siunčiami palaidi toje pačioje pakuotėje.Norint pritaikyti skirstytuvą valdyti kabelius, reikia atsukti korpusus su svirtį ir į savo vietą prisukite trosų komplektus. Montavimas labai paprastas ir nereikalauja pažangių įrankių.

Sumontavus kabelių komplektus, korpusai su svirtimis lieka kliento žinioje.

Prekė detaliau

Kodas 15012762370111

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.31.030
