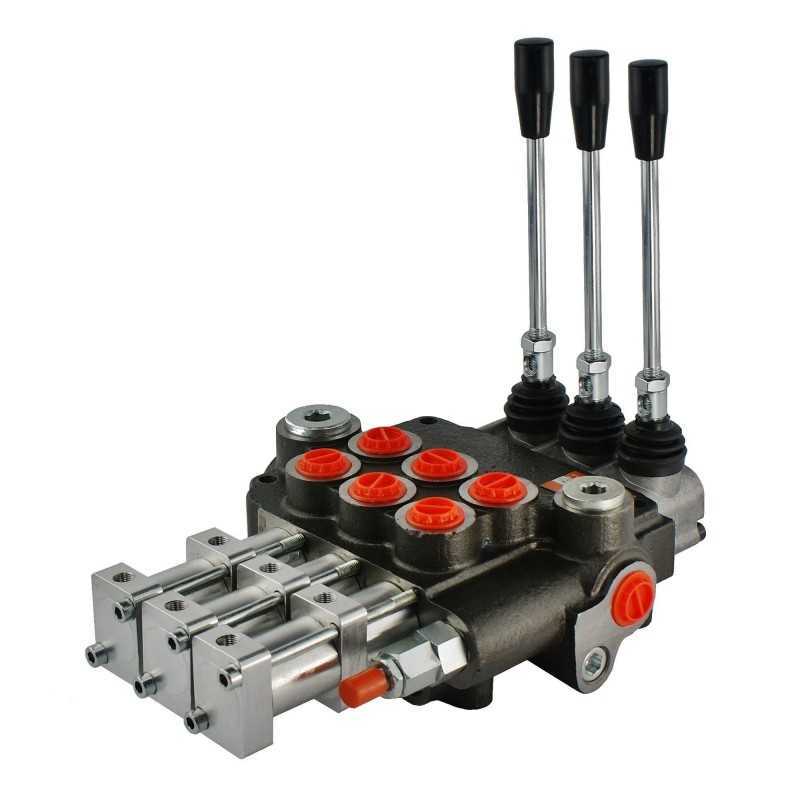

Skirstytuvas 3s 80l pneumatinis valdymas badestnost

Kodas 15012762174053

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS PNEUMATINIU ARBA SVIRTAIS Gamyba:

Originalus Hydrolider prekės ženklo produktas, gamintojo simbolis: 1.10.10.130

Taikymas:

Plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose, sunkvežimiuose ir transporto priemonėse, naudojamuose transporte, žemės ūkyje sodininkyste, miškininkystėje, statyboje ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: trijų dvipusių pavarų veikimas.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t.y. patys grįžkite į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta į pasvirusią į priekį), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Padėtis 0 neutrali (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą .

1 darbo padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (antrosios angos pneumatinis slėgis), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema :

PARAMETRAI HIDRAULINĖJE SISTEMOJE:Prijungimas:

Patiekimas iš siurblio (P1, P2): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 3/ 4''

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 1/2" vidinis sriegis

Serijinė jungtis (N): BSP 3/4" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis : 50 barų

Maksimalus sekcijos slėgis: 300 bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 bar, esant 80 l/min.

Tikslaus slėgio matavimo rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgį prieš pradedant.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas po 30bar .

AGRICOLA alyvos rekomenduojamos rūšys:

Skiedesnis aukštos kokybės aliejus: LOTOS AGROL BOXOL 26

Tirštesnis aukštos kokybės aliejus: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

PNEUMATINĖS SISTEMOS PARAMETRAI: Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas:

Rekomenduojamas oro slėgis 5 - 10 barų

Prekė detaliau

Kodas 15012762174053

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.130
Produkto svoris su vienetine pakuote: 9.5 kg
