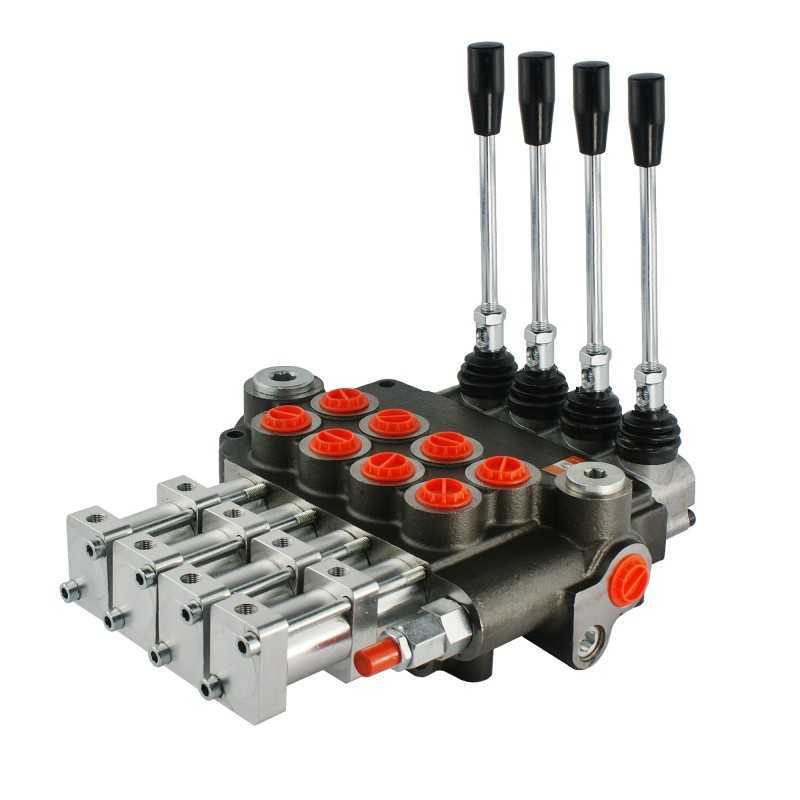

Skirstytuvas 4s 80l pneumatinis vairas badestnost

Kodas 15012762179627

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS PNEUMATINIU ARBA SVIRTAIS Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 1.10.10.140

Taikymas:

Plačiai naudojamas hidraulinėse sistemose pramoninėse mašinose, sunkvežimiuose ir transporto priemonėse, naudojamuose transporte, žemės ūkyje sodininkyste, miškininkystėje, statyboje ir pramonėje.

Naudojama transporto priemonėse ir mašinose, kuriose yra pneumatinė sistema su valdikliu, galinčiu valdyti hidraulinį skirstytuvą.

Techniniai duomenys:

Rekomenduojamas alyvos srautas hidraulinėje sistemoje: 0 - 80 l/min.

Valdymo pavyzdys: keturių dvipusių pavarų veikimas.

Galimybė nuosekliai prijungti prie esamos hidraulinės sistemos (reikalinga slėgio įvorė).

Rankinis valdymas:

Trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, t.y. patys grįžkite į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitraukia.

2 darbo padėtis (svirtis nustatyta kampu į galą), pavaros stūmoklio strypas atsitraukia.

Pneumatinis valdymas:

Neutrali padėtis 0 (nėra pneumatinio slėgio prievaduose), pavaros stūmoklio strypas stovi – alyva patenka į perpildymą .

1 darbo padėtis (pneumatinis slėgis pirmoje angoje), pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (pneumatinis slėgis antroje prievadoje), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje skirstytuvo hidraulinė schema:

HIDRAULINĖS SISTEMOJE PARAMETRAI: Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2' vidinis sriegis '

Grįžimas į baką (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP 1/2" vidinis sriegis

Serijinė jungtis (N): BSP 3/4" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Anga perpildymo vožtuvo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Tikslaus slėgio nustatymas matavimą rasite skiltyje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama pasitikrinti ir nustatyti atitinkamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, aukšta kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

PNEUMATINĖS SISTEMOS PARAMETRAI: Jungtis:

1 ir 2 prievadai, vidinis sriegis korpuse: BSP 1/8'

Slėgio diapazonas :

Rekomenduojamas oro slėgis 5 - 10 bar

Prekė detaliau

Kodas 15012762179627

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.140
Produkto svoris su vienetine pakuote: 12.4 kg
