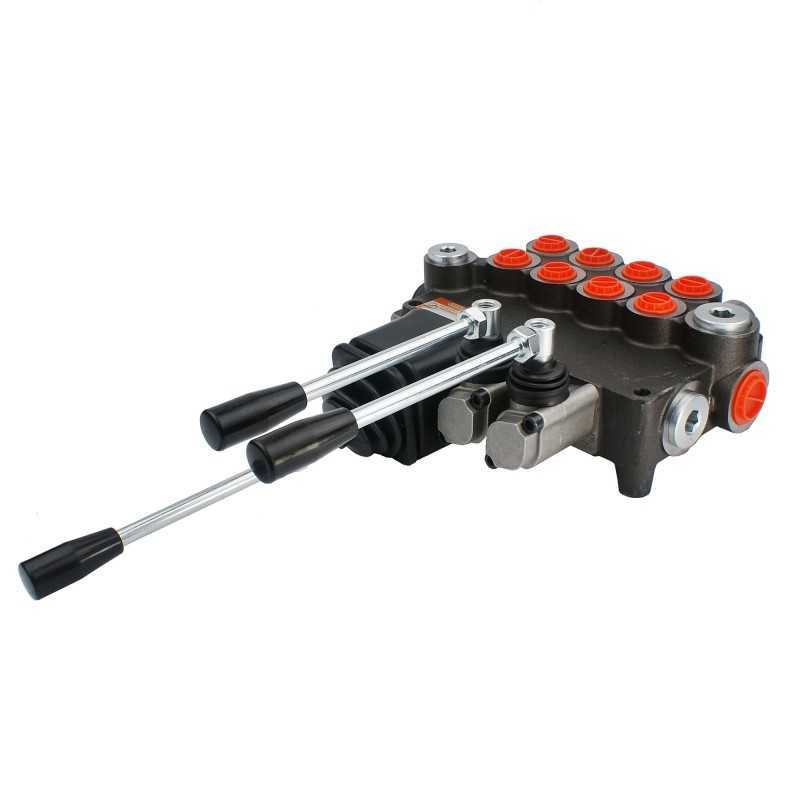

Platintojas hydr 4s 80l 4xa1 joy badestnost

Kodas 15012762100912

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS PREKYBĖS IR DVIEJI SVETIKLIAI Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 02P80 A1A1A1A1+JOY, simbolis: 1.10.10.048

Taikymas:

Plačiai naudojamas hidraulinėje žemdirbystėje ir žemės ūkyje , miškininkystė, statyba ir kita pramonė.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kitos hidrauliškai valdomos prietaisai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: keturios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), spyruoklinė, t.y. savaime grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva eina į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į pasvirusią į priekį), stūmoklis išsitraukia pirmosios pavaros strypas.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į galą), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklis išsikiša antrosios pavaros strypas.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę), antrosios pavaros stūmoklio strypas atsitraukia.

Abi trijų padėčių svirtys (1 – 0 – 2), spyruoklinės , t.y. jie patys grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į įstrižą padėtį į priekį) pavara stūmoklio strypas išsitraukia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal) pavaros stūmoklio kotas įsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Jungtis:

Maitinimas iš siurblio (P1, P2) ): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, B1, B2, B3, B4): BSP 1 /2 vidinis sriegis ''

Serijos jungtis (N): vidinis sriegis BSP 3/4'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo atidarymo slėgis vožtuvas didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Tiksliam slėgio matavimui skirtus rinkinius rasite Manometrai – matavimo rinkinių skyrius

Prieš paleidžiant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas po 30bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė , aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012762100912

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.048.10
Produkto svoris su vienetine pakuote: 7 kg
