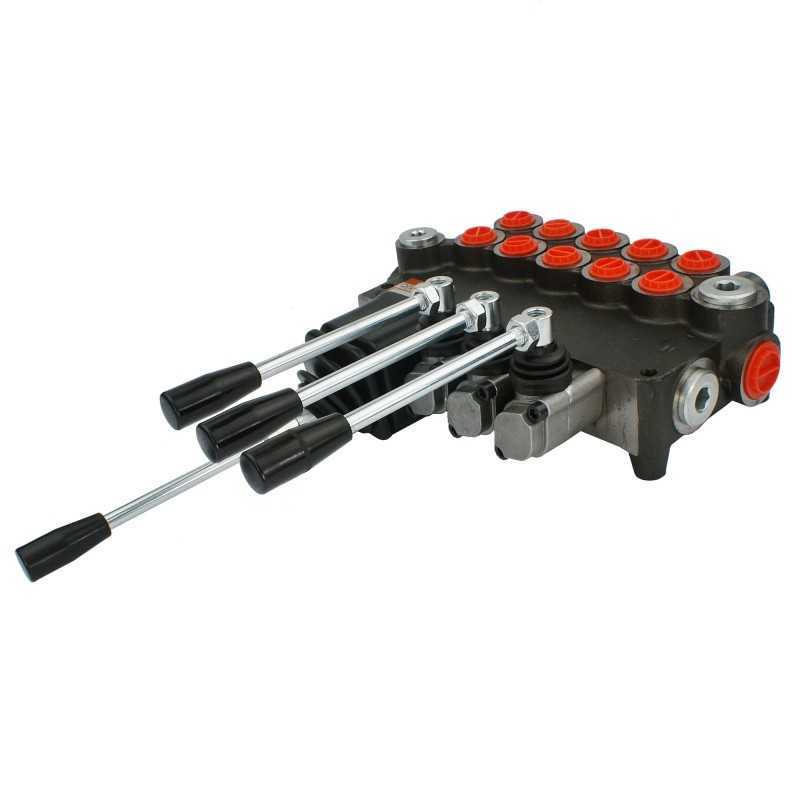

Platintojas hydr 5s 80l 5xa1 joy badestnost

Kodas 15012761959068

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS VAIRAULĖMIS IR TRIMIS SVIRTAIS Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 05P80 5xA1 + JOY, simbolis: 1.10.10.058

Taikymas:

Plačiai naudojamos hidraulinėse sistemose, žemės ūkyje sodininkystei, miškininkystei, statybai ir plačiajai pramonei.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technikos, traktoriai, purkštuvai, turistai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kt. hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: penkios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), spyruoklinė, t. į vertikalią savaime:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva eina į perpildymą.

Darbo padėtis 1 (vairasvirtės svirtis nustatyta į pasvirusią į priekį), stūmoklio strypas Pirmosios pavaros svirtis išsitraukia.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į galą), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklio strypas antroji pavara išsitraukia.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai dešinėje), antrosios pavaros stūmoklio strypas atsitraukia.

Visos trijų padėčių svirtys (1 - 0 - 2), spyruoklinės, y., jie patys grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

Darbo padėtis 1 (svirtis nustatyta įstrižai į priekį) pavaros stūmoklio strypas išsitraukia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal) pavaros stūmoklio strypas įsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Jungtis:

Maitinimas iš siurblio (P1, P2): vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 3/4''

Sekcijos (A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): vidinis sriegis BSP 1/2''

Serijos jungtis (N): vidinis sriegis BSP 3/4'

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250bar

Maksimalus grįžtamasis slėgis: 50bar

Maksimalus slėgis sekcijose: 300bar

Slėgis atsidarantis perpildymo vožtuvas didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Galima nustatyti tikslaus slėgio matavimo rinkinius rasta Manometrų skiltyje - matavimo rinkiniai

Rekomenduojame patikrinti ir nustatyti atitinkamą slėgį prieš pradedant.

Savarankiško reguliavimo galimybė, pilnas apsisukimo keitimas 30Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiestesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15012761959068

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.058.10
