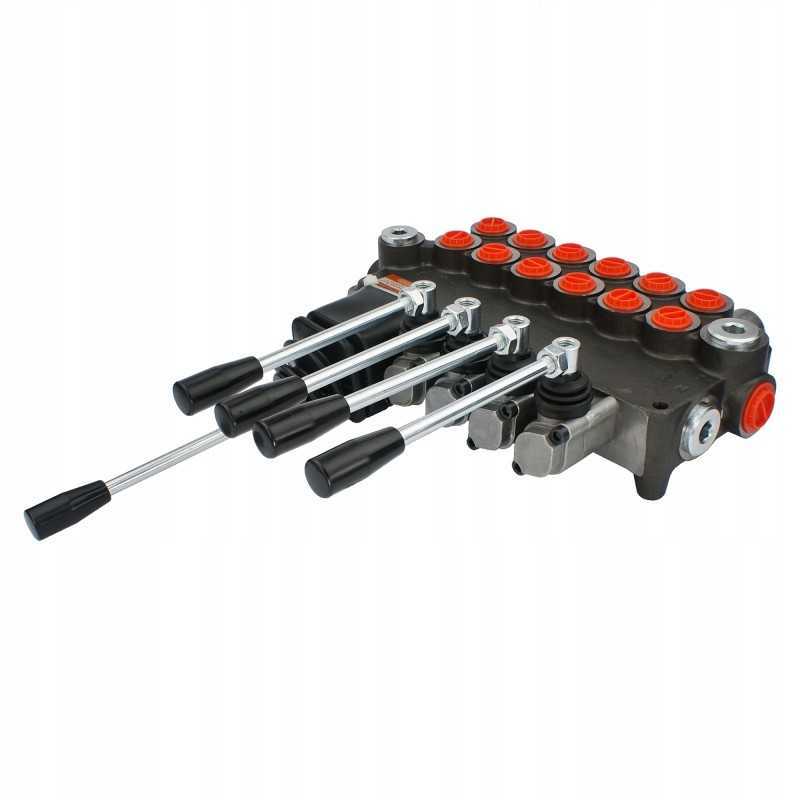

Platintojas hydr 6s 80l 6xa1 joy badestnost

Kodas 15012762179283

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P80, VALDYMAS VAIRAULĖS IR KETURIŲ SVIRTŲ SUTEIKIMAS Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: 06P80 6xA1+JOY, simbolis: 1.10.10.067

Taikymas:

Plačiai naudojamos žemės ūkyje, hidraulikos sistemos , l miškininkystei, statybai ir plačiajai pramonei.

Platintojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, toureriai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kitos hidraulinės valdomi prietaisai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l/min. Valdymo pavyzdys: šešios dvigubo veikimo pavaros.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Penkių padėčių vairasvirtė (1 - 2 - 0 - 3 - 4), spyruoklinė, todėl savaime grįžta į vertikalę:

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai), abiejų pavarų stūmoklių strypai stovi - alyva eina į perpildymą.

1 darbo padėtis (vairasvirtės svirtis nustatyta į pasvirusią į priekį), stūmoklis išsitraukia pirmosios pavaros strypas.

2 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į galą), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), stūmoklis išsikiša antrosios pavaros strypas.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į dešinę), antrosios pavaros stūmoklio strypas atsitraukia.

Visos trijų padėčių svirtys (1 – 0 – 2), spyruoklinės , t.y. jie patys grįžta į vertikalę:

0 padėtis neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į pasvirusią padėtį į priekį) pavaros stūmoklis strypas išsitiesia.

2 darbinė padėtis (svirtis nustatyta įstrižai atgal) pavaros stūmoklio strypas įsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

Jungtis:

Maitinimas iš siurblio (P1, P2) : vidinis sriegis BSP 1/2''

Grįžimas į baką (T1, T2): vidinis sriegis BSP 3/4''

Sekcijos (A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, B6 ): BSP 1/2" vidinis sriegis

Serijinė jungtis (N): BSP 3/4" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.

190 barų esant 40 l/min.

200 barų esant 60 l/min.

210 barų esant 80 l/min.

Tiksliam slėgio matavimui skirtus rinkinius rasite skyriuje Slėgio matuokliai - matavimo rinkiniai

Prieš pradedant, rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimas 30 bar.

Rekomenduojami alyvos tipai AGRICOLA:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, aukštos kokybės alyva : FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra : -15 C iki +80 C

Prekė detaliau

Kodas 15012762179283

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.067.10
