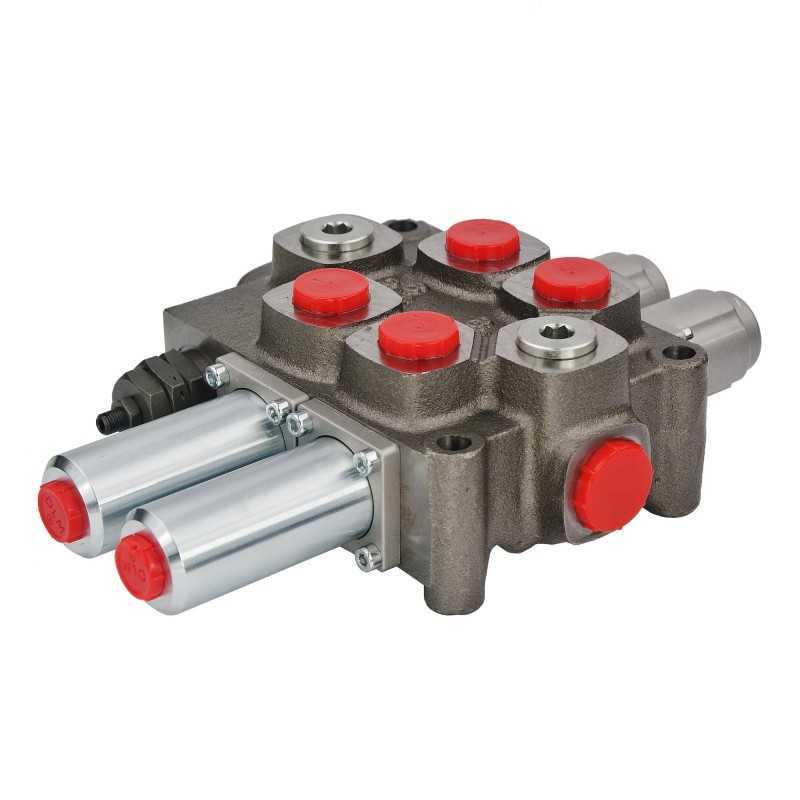

2 sekcijų hidraulinis skirstytuvas, 120l, kabeliams

Kodas 15013120095902

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Q95, KABELAS IR JOJISTIKA VALDOMAS Gamyba:

Originalus prekės ženklo „Galtech Italy“ gaminys, simbolis: 1.10.32.420

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamose pramonės šakose. Platintojas pritaikytas įvairioms mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Naudojamas visur, kur saugos ir geresnio komforto priežasčių kontrolė arba būtinybė palaikyti švarą, skirstytuvą reikia įrengti už salono ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 120 l/min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros .

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abu slankikliai yra trijų padėčių (1 - 0 - 2), spyruokliniai, t. y. jie grįžta į neutralią padėtį, kai atleidžiame vairasvirtę . Neutralioje padėtyje alyva patenka į perpildymą, o siurblys atleidžiamas.

Rekomenduojama valdyti penkių padėčių vairasvirte (1 - 2 - 0 - 3 - 4):

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai). ), abiejų pavarų stūmoklių strypai yra nejudantys – alyva teka iki perpildymo.

Darbo padėtis 1 (vairasvirtės svirtis nustatyta į pasvirusią į priekį), pirmosios pavaros stūmoklio kotas išsikiša.

2 darbo padėtis (vairasvirtės svirtis nustatyta į priekį). įstrižinė padėtis atgal), pirmosios pavaros stūmoklio strypas atsitraukia.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), antrosios pavaros stūmoklio kotas išsikiša.

4 darbinė padėtis (vairasvirtės svirtis įjungta įstrižoje padėtyje į dešinę), antrosios pavaros stūmoklio strypas atsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Prijungimas:

Maitinimas iš siurblio (P1 , P2): BSP 3/4' ' vidinis sriegis

Bako grąžinimas (T1, T2): BSP 3/4'' vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 3/4'' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 350 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 150 Bar

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barais

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15013120095902

Būklė Nauja

Charakteristikos

Gamintojas: Galtech
Detalės numeris: A1.10.32.420
Produkto svoris su vienetine pakuote: 8.5 kg
