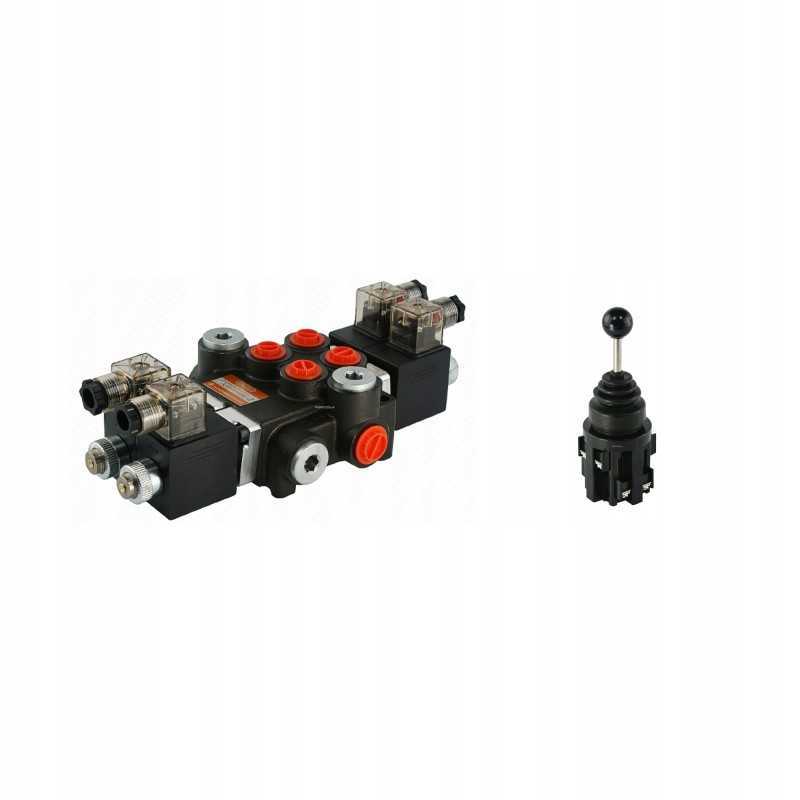

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Z50, ELEKTROS VALDYMAS 12V, KOMPLEKTUOSE SU VAIRUVĖLE IR KIŠTUČIAI Skirstytuvo gamyba:

Originalus Badestnost Bulgaria gaminys, gamintojo simbolis: 02Z50 A

Prekė ES3 12VDC0.4, simbolis: 1.0 Prekė ES3 12VDC0.4 vairasvirtė:

Ory originalus Hydrolider prekės ženklo gaminys, simbolis: 1.10. 61.010

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Platintojas pritaikytas įvairių tipų mašinoms, pvz. kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai, HDS krautuvai, mašinų konstrukcija, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai su hidrauline sistema.

Vairasvirtė arba svirties manipuliatorius leidžia valdyti dvi dalis elektra valdomas hidraulinis skirstytuvas.

Techniniai duomenys:

Komplektą sudaro skirstytuvas, 4 elektros kištukai ir vairasvirtė.

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min.

Valdymo pavyzdys: du dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Abi trijų padėčių ritės (1 - 0 - 2) ant spyruoklės, t. y., po maitinimo šaltinio jos pačios grįžta į neutralią padėtį Nupjauti. Kai slankiklis yra neutralioje padėtyje (0), alyva laisvai teka per skirstytuvą į grįžtamąjį kanalą, tada siurblys neveikia esant slėgiui ir atleidžiamas.

Slankiklio veikimo principas:

Neutrali padėtis 0 (srovė) nutrūksta tiekimas abiem ritėms) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (maitinimas tiekiamas tik pirmai ritei), pavaros stūmoklio strypas tęsiasi.

2 darbo padėtis (maitinimas tik antroji ritė), pavaros stūmoklio strypas atsitraukia.

Dešinėje paskirstytojo hidraulinė schema:

Srovė:

Maitinimo nuolatinė srovė (DC) 12V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė .

Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 1/2" vidinis sriegis

Bako nugara (T1, T2): BSP 1/2" vidinis sriegis

Sekcijos (A1, A2, B1) , B2): BSP 3/8" vidinis sriegis

Serijinė jungtis (N): BSP 1/2" vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Baras

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min. Tiksliam slėgio matavimui skirtus rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Prieš paleidžiant rekomenduojama pasitikrinti ir nustatyti atitinkamą slėgį

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

BENDROSIOS INFORMACIJOS VARUSTIKAS: turi 4 nestabilias padėtis ir vieną stabilią, neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, ji grįžta į vidurinę – neutralią padėtį. Skirta montuoti į skylę (Ø) 30 mm. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.

VEIKIMO SU DALYTUVIU PAVYZDYS:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai stovi - alyva eina į perpildymą.

Darbinė padėtis 2 (svirtis priekinėje padėtyje), stūmoklio kotas pirmasis cilindras išsikiša.

3 darbo padėtis (svirtis galinėje padėtyje), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbo padėtis (svirtis kairėje), stūmoklis antrojo cilindro strypas išsikiša.

Darbo padėtis 5 (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas atsitraukia.

PARAMETRAI:

Matmenys: 51 × 55 × 146 mm

Svirties medžiaga: plienas

Darbo būdas: mono stabilus (be skląsčio)

Darbo padėčių skaičius: 4

Kontaktų rinkiniai: 4 x NO

Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)

Nuolatinės srovės kontaktų apkrova: 2,2A / 110V (su varžine apkrova)

Izoliacijos varža min. : 100MΩ

Bandomoji įtampa: 2,2kV

Mechaninis patvarumas: 5*1050 ciklų

Elektrinis patvarumas: 5*1050 ciklų

TEMPERATUROS DIAPAZONAS

Darbo temperatūra: -20...50°C
