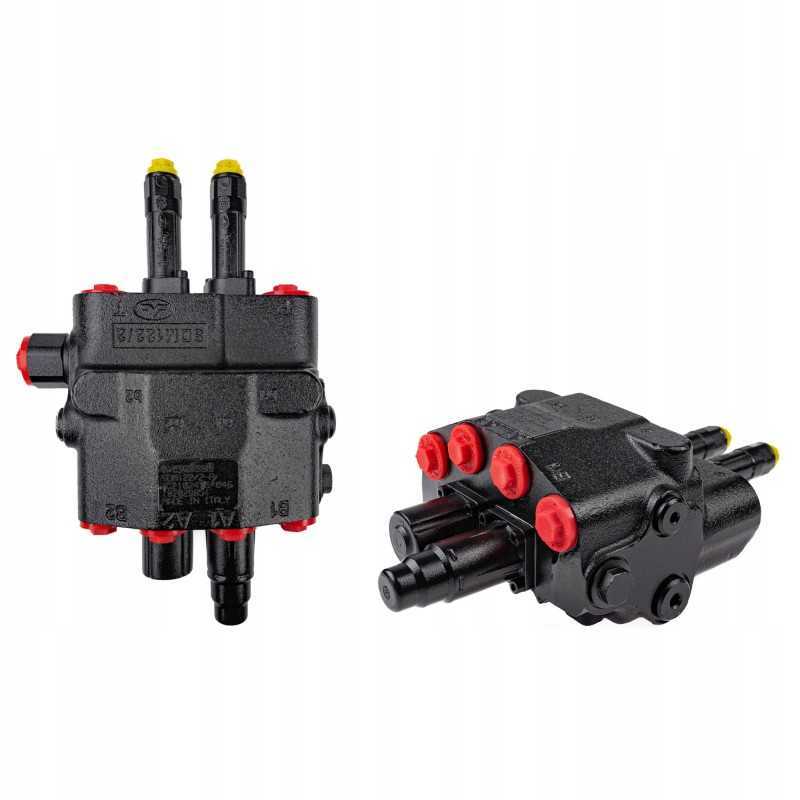

Hidraulinis skirstytuvas lynų krautuvui

Kodas 15010438242200

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS, ORIGINALAS PRIEKINIO KRAUTUVO Gamyba:

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.33.010

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamose pramonės šakose hidraulinėse sistemose. yra pritaikytas valdyti priekinį krautuvą Vakarų traktoriuose su atvira hidrauline sistema, daugiausia VALTRA traktoriuose, kurių hidraulinėje sistemoje nėra LS sistemos.

Kabelių skirstytuvas naudojamas visur, kur saugumo sumetimais, geresnio valdymo patogumo ar poreikis palaikyti švarą, būtina įrengti skirstytuvą už salono ribų. Kabinoje lieka tik valdymo blokas, pvz., vairasvirtė, kuri laidais prijungta prie skirstytuvo.

Pritaikyta dirbti atvirose sistemose (SDM), nėra LOAD SENSING sistemos.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistema: 0 - 90 l/ min.

Valdymo pavyzdys: dvi dvigubo veikimo pavaros.

Valdymas:

Abu slankikliai turi tris padėtis (1 - 0 - 2), spyruokliniai, t.y. jie grįžta į neutralią padėtį, kai mes atleiskite vairasvirtę. Neutralioje padėtyje alyva patenka į perpildymo angą, o siurblys atleidžiamas.

Rekomenduojama valdyti 6 padėčių vairasvirte (1 - 2 - 0 - 3 - 4 - 5):

0 padėtis neutrali (vairasvirtė). vertikaliai), abiejų pavarų stūmoklių kotai yra nejudantys - alyva patenka į perpildymą.

1 darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai į priekį), pirmosios pavaros stūmoklio kotas išsikiša.

2 padėtis plūduriuojanti su skląstis (svirtis nustatyta maksimalioje priekinėje padėtyje), pirmosios pavaros stūmoklio strypas veikia laisvai, laisvai išsikiša ir atsitraukia veikiant veikiančioms jėgoms.

3 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai atgal), stūmoklis pirmosios pavaros strypas atsitraukia.

4 darbo padėtis (vairasvirtės svirtis nustatyta įstrižai į kairę), antrosios pavaros stūmoklio strypas išsitiesia.

5 padėtis darbinė padėtis (vairasvirtės svirtis nustatyta įstrižai dešinėje) , antrojo pavaros mechanizmo stūmoklio kotas įsitraukia.

Dešinėje siūlomo skirstytuvo hidraulinė schema:

Jungtis:

Maitinimas iš siurblio (P1, P2): BSP 3/4'' vidinis sriegis

Atgal į baką (T1, T2): BSP 3/4" vidinis sriegis

Sekcijos (A1, A2, B1, B2): BSP 1/2" vidinis sriegis

Linijų jungtys:

Vamzdžio vidinis sriegis: M16x1,5

Vidinio sriegio slankiklis galai: M6x1,5

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 Bar

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus sekcijos slėgis: 300 Bar

Perpildymo vožtuvas gamykloje nustatytas į 180 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis, aukštas kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė, kokybiškesnė alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leistina alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Kodas 15010438242200

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: 1/10/33/010
Produkto svoris su vienetine pakuote: 5.5 kg
