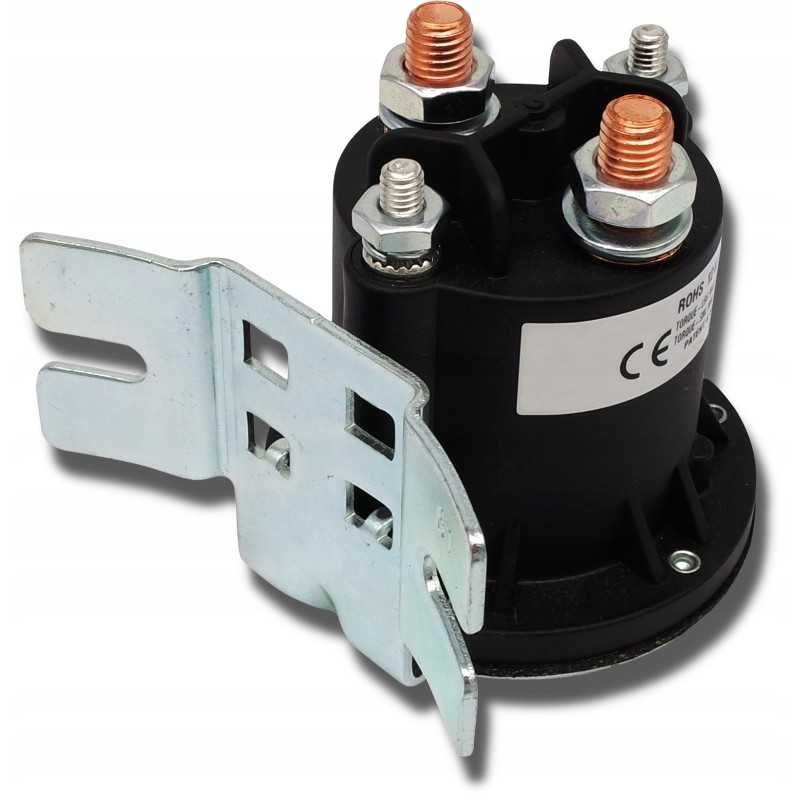

COIL - hidraulinio išvertimo siurblio elektromagnetas 12V 200A KOD SKRAW MET: [0291] Gamintojas: SM-G (SKRAW MET GROUP) Naudojimas: Ritė naudojama pristatymo transporto priemonėse ir naudojama elektriniam siurbliui įjungti.Ritė puikiai tinka elektra varomoms mašinoms ir įrenginiams .
Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.
Techninės specifikacijos: Įtampa: 12V
Srovė: 200A
Atsparumas: 5,4Ω
Sujungimo medžiaga: Varis
Leidžiama temperatūra: Nuo -40°C iki +82°C
Prijungimo būdas: Vertikalus arba horizontalus
Maksimalus veikimo laikas: 6 minutės
Kontaktoriaus tipas: SPST NO
Ritės dydis (mm): Montavimo instrukcija: Pasirinkite ritės tvirtinimo vietą.
Naudodami ritę kaip šabloną, pažymėkite kur gręžti tvirtinimo skyles.
Naudojant grąžtą 1/ 4' išgręžkite skyles pažymėtose vietose nuo ankstesnio žingsnio.
Sumontuokite ritę varžtais su 1/4' poveržlėmis.
Prijunkite laidus pagal jungimo schemą.
Pajungimo schema: 1- Įžeminimas
2- Įžeminimas
3- Įtampa
B1- Maitinimas
B2- Jungiklis
B3- Srovės imtuvas
B4- Saugiklis
