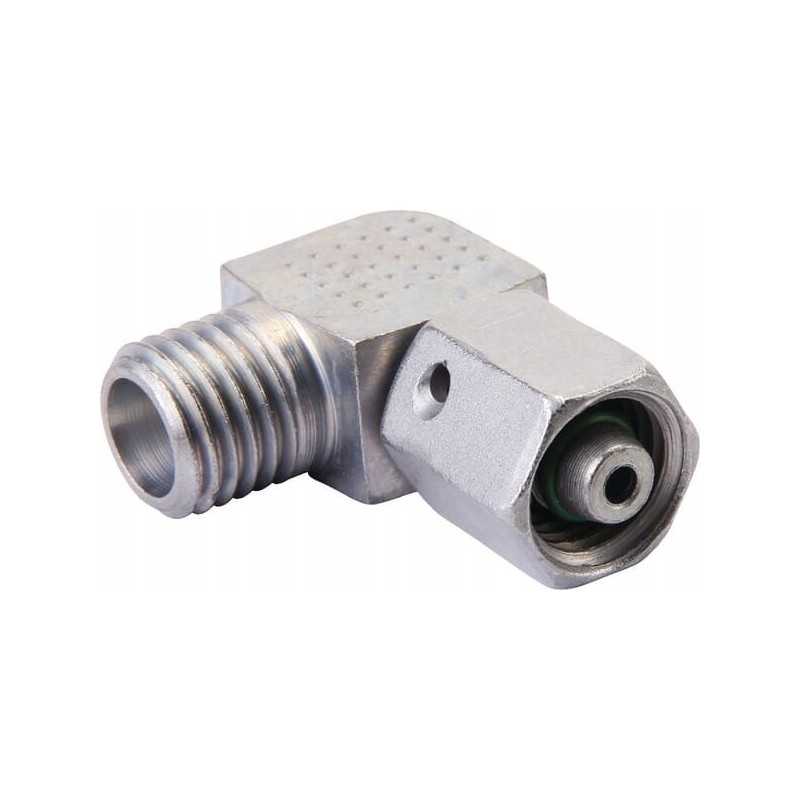

Alkūnės jungtis su veržle m18x1 5 12l ewsd12l vo

Kodas 15012586227946

Prekės ženklas Voss

Aprašymas
Prekė detaliau

Aprašymas

Alkūninė jungtis su veržle M18x1,5 12L Parametrai

Dalies numeris: EWSD12L

Įrenginys: gabalas

Gamintojas: Voss

EAN: 8716106440108

Savybės: - Didelis atsparumas korozijai

Forma: Alkūnė - 2 jungties pusės

Prijungimo tipas: pasukama veržlė

Jungties tipas - kištukinis/kištelinis: įkišamas

Sujungimo skersmuo: 12 mm

Jungties sriegio skersmuo: M18

Jungtys Nr. 1 sriegio žingsnis: 1,5 mm

< p/>Jungties sriegio tipas: metrinis

Jungties veržliarakčio dydis: 17 mm

Jungties tipas Nr. 2: Pjovimo žiedas

Jungties tipas Nr. 2 – kiša / Moteris: vyriška

Jungtys Nr. 2 sriegio skersmuo: M18

Jungtys Nr. 2 sriegio žingsnis: 1,5 mm

Jungties Nr. 2 sriegio tipas: metrinis

Veržliarakčio dydis jungties Nr. 2: 22 mm

Vamzdžio skersmuo: 12 mm

DIN standartas: 2401

Ilgis: 17 mm

Kampas: 90 °

Maksimalus darbinis slėgis: 400 BAR

Sandarinimo medžiaga vamzdžio pusėje: Viton

Serija: L

L2: 32 mm

Tvirtinimo dydis 4: 19 mm

Tvirtinimo dydis: 17 mm

Sriegis M: M18x1,5 mm

Veržliarakčio dydis [S2]: 22 mm

Specifikacijos

– Iš anksto surinktas O žiedas

– Tiesioginiam prijungimui prie metrinės sistemos žarnos veržlė arba iš anksto sumontuota jungtis

Privalumai

– Maža nuotėkio rizika

Taikymas

– Hidraulinė žarna

- Hidraulinės linijos

Techninė informacija

- Pagal užsakymą galima įsigyti nerūdijančio plieno versiją

- Pagal užsakymą galima įsigyti Viton tarpiklį

Matmenys nuo jungties ašis iki kitų jungčių galo

29,5 mm

Matmenys nuo jungties Nr. 2 ašies iki kitos jungties galo

24 mm

Vidinis skersmuo

- 10 mm

- 8 mm

Prekė detaliau

Prekės ženklas Voss

Kodas 15012586227946

Būklė Nauja

Charakteristikos

Gamintojas: Voss
Detalės numeris: EWSD12L
Originalus Detalės numeris: EWSD12L
Atsarginių dalių numeriai: EWSD12L

Specifinė nuoroda

MPN: EWSD12L
