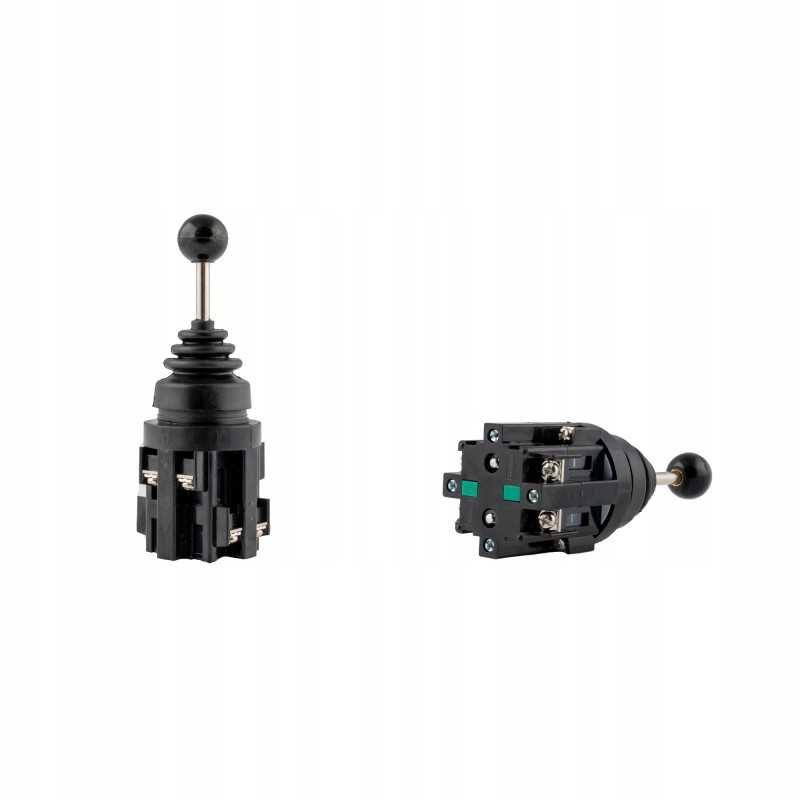

Vairasvirtė elektra 30mm ms 2xon off 2xon hidrolideris

Kodas 15013290191283

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JOYSTICK 5 POZICIJOS ELEKTRINIS MANIPULIATORIUS Gamyba:

Hidrolideris, gamintojo simbolis: 1.10.61.001

Taikymas:

Plačiai naudojamas žemės ūkio, statybos ir pramonės hidraulinėse sistemose.

Svirties manipuliatorius, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve 12V ir 24V

Techniniai duomenys:

Matmenys: 51 x 55 x 146 mm Svirties medžiaga: Plienas Darbo būdas: Monostabilus (be skląsčio) Darbinių padėčių skaičius: 4 Kontaktų komplektai: 4 x NO AC kontaktų apkrova: 6A / 250V (su varžiniu apkrova) Nuolatinės srovės kontaktų apkrova : 2.2A / 110V (su varžine apkrova) Izoliacijos varža min.: 100MΩ Bandymo įtampa: 2.2kV Mechaninis patvarumas: 5*1050 ciklų Elektrinis patvarumas: 5*1050 ciklų Darbo temperatūra: -20... .50°C

Bendra informacija:

Turi 4 nestabilias padėtis ir vieną neutralią vidurinę padėtį. Jei valdiklis atleidžia vairasvirtę, jis grįžta į vidurinę – neutralią padėtį.Sukurtas montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.

Penkių padėčių vairasvirtė, veikimo pavyzdys su 2 sekcijų skirstytuvu:

Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai stovi – alyva eina iki perpildymo.

2 darbo padėtis (svirtis į priekį), pirmojo cilindro stūmoklio kotas išsitiesia.

3 darbo padėtis (svirtis atgal), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbo padėtis (svirtis kairėje padėtyje), antrojo cilindro stūmoklio kotas išsikiša.

Darbo padėtis 5 (svirtis dešinėje) antrojo cilindro stūmoklio kotas atsitraukia.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013290191283

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.61.001

Specifinė nuoroda

MPN: A1.10.61.001
