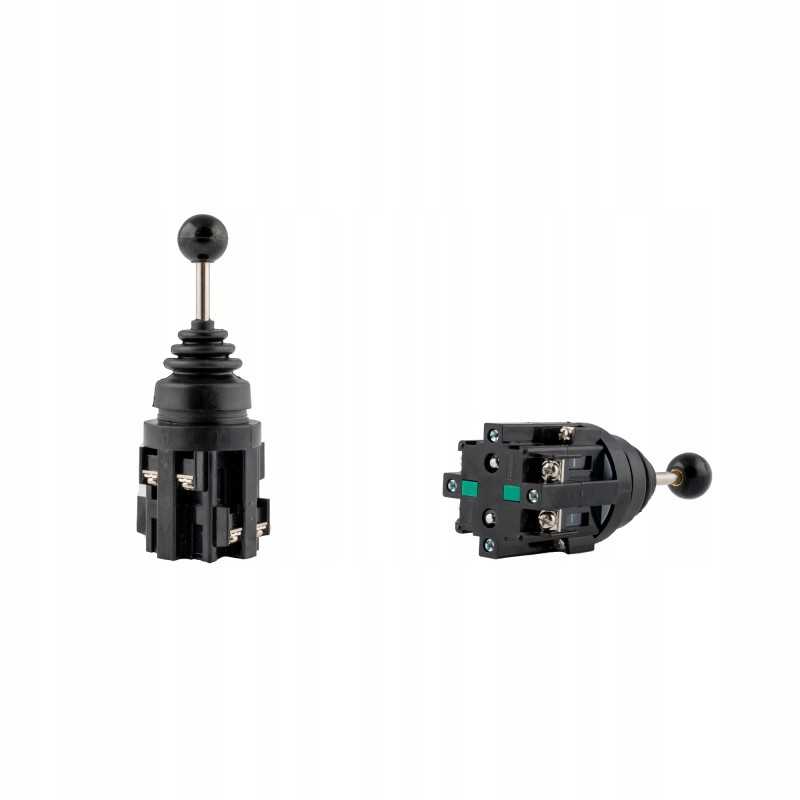

JOYSTICK PENKIŲ POZICIJŲ BISTABILUS ELEKTRINIS MANIPULIATORIUS Gamyba:
Originalus prekės ženklo Hydrolider produktas, gamintojo simbolis: 1.10.61.003
Taikymas:
Plačiai naudojamas žemės ūkio, statybos ir pramonės hidraulinėse sistemose.
Svirties manipuliatorius, leidžia valdyti dvi dalis elektra valdomas hidraulinis skirstytuvas 12V ir 24V.
Techniniai duomenys:
Matmenys: 51 x 55 x 126 mm
Svirties medžiaga: Plienas
Veikimo būdas: Bistabilus (su fiksatoriumi)
Darbo padėčių skaičius: 4
Kontaktų komplektai: 4 x NO
Kintamosios srovės kontaktų apkrova: 6A / 250V (su varžine apkrova)
DC kontakto apkrova: 2.2A / 110V (su varžine apkrova)
Min. izoliacijos varža: 100MΩ
Bandymo įtampa: 2.2kV
Mechaninis patvarumas: 5*1050 ciklų
Elektrinis patvarumas: 5*1050 ciklų
Darbo temperatūra: -20....50°C
Bendra informacija:
Jis turi 5 stabilias padėtis, neutralią vidurinę padėtį.
Jeigu valdantis asmuo atleidžia vairasvirtę, svirtis išliks darbinėje padėtyje.
Skirta montuoti į Ø 30 mm skylę. Montavimas atliekamas atsukant svirties rutulį, atsukant žiedą su dangteliu, įkišus vairasvirtę per skylę ir vėl prisukant žiedą bei rutulį. Jis turi guminį sandarinimo dangtelį, kuris apsaugo nuo dulkių, vandens ir yra atsparus alyvai.
Trijų padėčių vairasvirtė, veikimo pavyzdys su 1 sekcijos skirstytuvu:
Neutrali padėtis 1 (svirtis vertikali), cilindro stūmoklio strypai stovi – alyva eina į perpildymą.
2 darbo padėtis (svirtis priekinėje padėtyje), pirmojo cilindro stūmoklio kotas išsitiesia.
3 darbo padėtis (svirtis atgal), pirmojo cilindro stūmoklio kotas atsitraukia.
Darbo padėtis 4 (svirtis kairėje padėtyje), antrojo cilindro stūmoklio kotas tęsiasi.
5 darbo padėtis (svirtis dešinėje padėtyje) antrojo cilindro stūmoklio kotas įsitraukia.
