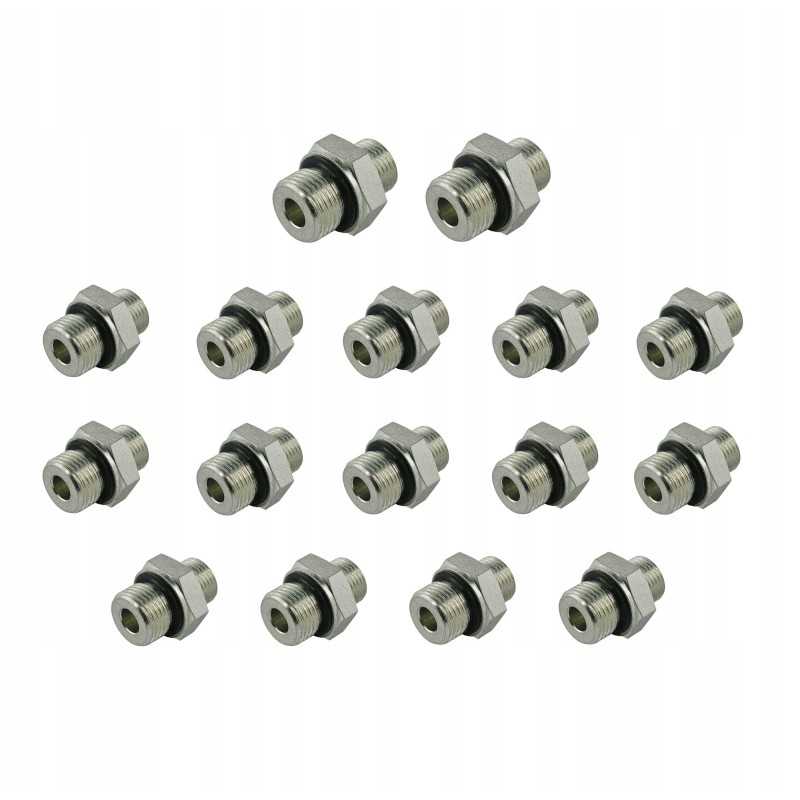

Skirstytuvų jungtys 7s p40 22 22 hidrolideris

Kodas 15012771393977

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JUNGČIŲ RINKINYS 7 SEKCIJŲ PLATINTUVUI P40L/min BADESTNOST Gamyba:

Originalus Hydrolider prekės ženklo produktas, simbolis: 1.10.70.312.7

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose .

Jungtys leidžia prijungti skirstytuvą su hidraulinėmis linijomis.

Techniniai duomenys:

1 vnt. = 1 rinkinys

Komplektą sudaro 16 jungčių, viena tiekimui ir grąžinimui ir 14 sekcijoms. Visos komplekto jungtys ties sriegiu skirstytuvo pusėje turi guminį sandariklį. Čia nereikia dėti papildomų sandariklių.

Sriegiai:

PRIJUNGIMAS, MONTUOTAS PRIE MAITINIMO ATITINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1/2'

Sriegis hidraulinio vamzdžio pusėje: M22x1,5

--- ----- ---------------------------------------------- ----- ----------------------------

PRIJUNGIMAS MONTUOTAS ANT GRĄŽINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1 /2'

Kabelio pusės hidraulinės sistemos sriegis: M22x1,5

------------------------------------ --------- ------------------------------------------

PRIJUNGIJAI, MONTUOTI ANT SEKCIJOS:

Sriegis iš colio BSP skirstytuvo pusės: 3/8'

Sriegis hidraulinės linijos pusėje: M22x1,5

------------------- ------------ -------------------------------------- ------------ -----

Medžiaga:

korpusas: korozijai atsparus cinkuotas plienas

sandarinimas: guma

Naudingi duomenys:

Sriegio skersmuo M22x1,5 matuojamas su apkaba:

Išorinis skersmuo [mm]: 21,6–21,9

Vidinis skersmuo [mm]: 20,2–20,6

--------------------------------- ------ --------------------------------------------- ---

Sriegio skersmuo BSP 1/2', matuojamas su apkaba:

Išorinis skersmuo [mm]: 20,5–20,9

Vidinis skersmuo [mm]: 18,6–19

------------- ------------------------------------------------- ---------------------

Sriegio skersmuo 3/8', matuojamas su apkaba:

Išorinis skersmuo [mm]: 16,3 - 16,6

Vidinis skersmuo [mm] : 14,9 - 15,4

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012771393977

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.70.312.7
Produkto svoris su vienetine pakuote: 0.1 kg

Specifinė nuoroda

MPN: A1.10.70.312.7
