KAMPINIS HIDRAULINIS JUNGIMAS BB 22 - 22 Gamyba:
Hidrolideris, simbolis: 1.60.40.021
Taikymas:
Plačiai naudojamas žemės ūkio, sodininkystės hidraulinėse sistemose ir miškininkystė, statyba ir plačiai suprantama pramonė.
Kampinė jungtis leidžia nutiesti hidraulinį vamzdį arčiau siurblio arba cilindro korpuso. Naudojamas ten, kur ribota erdvė ir netelpa užspaustas kabelis su tradicine alkūne.

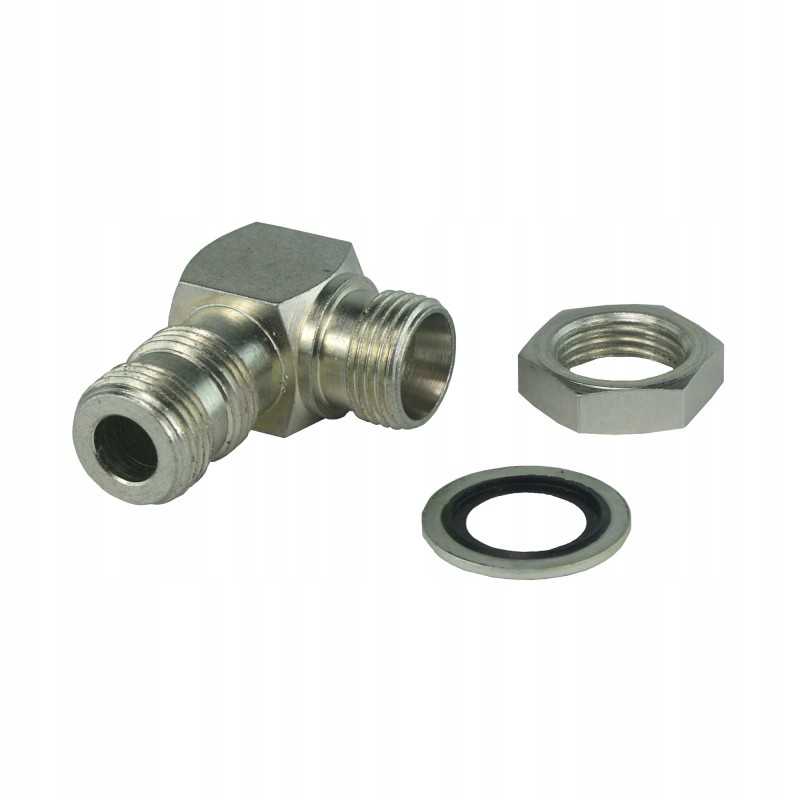

Jungtis siūlomas komplekte su slėgine veržle ir sandarinimo poveržle. Įsukamas į, pvz., siurblio, cilindro, skirstytuvo korpusą. Sujungia pagrindinius hidraulinės sistemos komponentus su hidraulinėmis linijomis.
Į korpusą įsukti skirta pusė turi ilgesnį dvigubą sriegį, kuris leidžia sandarinimas slėgio veržle ir tarpikliu. Šioje vietoje papildomų sandariklių naudoti nereikia.
Kita pusė skirta vamzdžio, alkūnės ar kitos jungties prisukimui. Sandarinimas įvyksta prisukant ant savaime užsisandarančio prispaudimo kūgio. Čia taip pat nereikia naudoti papildomų sandariklių.
Jungtis skirta tik įsukimui į korpusą ir netinka dviejų laidų sujungimui. Tai atliekama naudojant jungtis, kurias galima įsigyti kituose mūsų aukcionuose.
Naudingi duomenys:
M22x1,5 sriegio skersmuo, matuojamas su apkaba:
Išorinis skersmuo [mm] : 21,6–21,9
Vidinis skersmuo [mm]: 20,2–20,6
< p>
Techniniai duomenys:
Suspaudimo kūgio kampas: 24° (tipiškas lenkų standartui)
Nominalus praėjimo skersmuo: 12 mm
Sriegis ant šoninio korpuso : išorinė metrika 22x1,5
Sriegis kabelio pusėje: išorinė metrika 22x1,5
Prijungimo versija: lengvas
Nominalus slėgis: 180 barų
< p/>Maksimalus slėgis: 230 barų
Skysčio tipas: hidraulinė alyva
Medžiaga:
suvirinamas plienas, cinkuotas, atsparus korozijai
