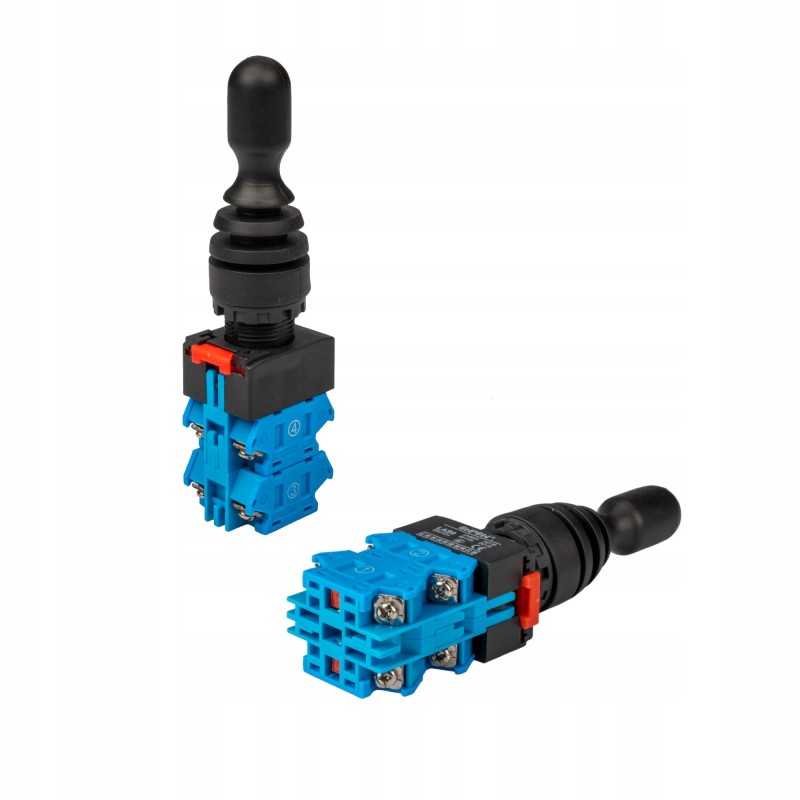

Elektrinė vairasvirtė ms 22mm 23295 repow

Kodas 15013045456773

Prekės ženklas Other (Onpow)

Aprašymas
Prekė detaliau

Aprašymas

JOYSTICK ELEKTRINIS MANIPULIATORIUS 5 POZICIJOS FI 22mm Gamyba:

Originalus Onpow prekės ženklas, simbolis: 1.10.61.005

Taikymas:

Manipuliatorius su 5 padėčių svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve 12V ir 24V . Skirtas montuoti į 22 mm skylę plokštėse arba prietaisų skydeliuose, kurių storis nuo 0,5 mm iki 7 mm. Plačiai naudojamas žemės ūkio, statybos ir pramonės hidraulinių sistemų elektriniam valdymui.

Techniniai duomenys:

Svirties medžiaga: Plienas

Svirties dangtelio medžiaga: Guma

Darbo būdas: Monostabilus (spyruoklinis)

Darbo pozicijų skaičius: 4

Kontaktų rinkiniai: 4 x NO

AC kontaktų apkrova: 10A / 500V (su varžine apkrova)

Min. izoliacijos varža: 100MΩ

Bandymo įtampa: 2,2kV

Mechaninis patvarumas: ≥ 500 000 ciklų

Elektrinis patvarumas: ≥ 50,000 ciklų temperatūra: -25°C iki +55°C

Sertifikatai: CE

Bendra informacija:

Turi 4 nestabilias (darbo) padėtis ir vieną stabilią (neutralią vidurinę padėtį). Monostabilus dizainas, kai vairasvirtės svirtis grįžta į vidurinę - neutralią padėtį. Skirta montuoti į Ø 22 mm skylę. Montavimas atliekamas patraukiant raudoną skląstį, nuimant svirtį, atsukant žiedą, įkišant vairasvirtę per korpuso angą, prisukant žiedą prie vairasvirtės ir įspaudžiant svirtį į pagrindą. atsparus vandeniui ir alyvai atsparus.

Penkių padėčių vairasvirtė, veikimo su 2 sekcijų skirstytuvu pavyzdžiai:

Neutrali padėtis 1 (svirtis vertikalioje padėtyje), cilindro stūmoklio strypai stovi – alyva eina į perpildymą. 2 darbinė padėtis (svirtis priekinėje padėtyje), pirmojo cilindro stūmoklio strypas išsikiša.

3 darbinė padėtis (svirtis padėta atgal), pirmojo cilindro stūmoklio kotas atsitraukia.

4 darbo padėtis (svirtis priekinėje padėtyje) , antrojo cilindro stūmoklio kotas išsitiesia.

Darbo padėtis 5 (svirtis galinėje padėtyje), antrojo cilindro stūmoklio kotas įsitraukia.

Elektrinės vairasvirtės grafinė schema pateikta žemiau:

Prekė detaliau

Prekės ženklas Other (Onpow)

Kodas 15013045456773

Būklė Nauja

Charakteristikos

Gamintojas: Other (Onpow)
Detalės numeris: A1.10.61.005
Produkto svoris su vienetine pakuote: 0.13 kg

Specifinė nuoroda

MPN: A1.10.61.005
