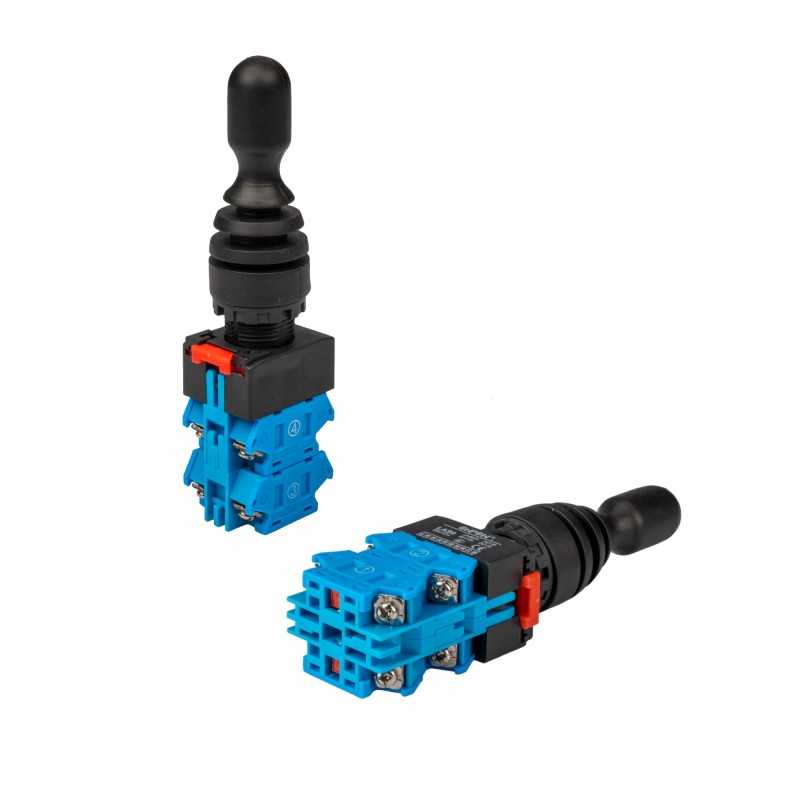

JOYSTICK ELEKTRINIS MANIPULIATORIUS 5 POZICIJOS FI 22mm Gamyba:
Originalus Onpow prekės ženklas, simbolis: 1.10.61.005
Taikymas:
Manipuliatorius su 5 padėčių svirtimi, leidžia valdyti dvi sekcijas elektra valdomame hidrauliniame skirstytuve 12V ir 24V . Skirtas montuoti į 22 mm skylę plokštėse arba prietaisų skydeliuose, kurių storis nuo 0,5 mm iki 7 mm. Plačiai naudojamas žemės ūkio, statybos ir pramonės hidraulinių sistemų elektriniam valdymui.
Techniniai duomenys:
Svirties medžiaga: Plienas
Svirties dangtelio medžiaga: Guma
Darbo būdas: Monostabilus (spyruoklinis)
Darbo pozicijų skaičius: 4
Kontaktų rinkiniai: 4 x NO
AC kontaktų apkrova: 10A / 500V (su varžine apkrova)
Min. izoliacijos varža: 100MΩ
Bandymo įtampa: 2,2kV
Mechaninis patvarumas: ≥ 500 000 ciklų
Elektrinis patvarumas: ≥ 50,000 ciklų temperatūra: -25°C iki +55°C
Sertifikatai: CE
Bendra informacija:
Turi 4 nestabilias (darbo) padėtis ir vieną stabilią (neutralią vidurinę padėtį). Monostabilus dizainas, kai vairasvirtės svirtis grįžta į vidurinę - neutralią padėtį. Skirta montuoti į Ø 22 mm skylę. Montavimas atliekamas patraukiant raudoną skląstį, nuimant svirtį, atsukant žiedą, įkišant vairasvirtę per korpuso angą, prisukant žiedą prie vairasvirtės ir įspaudžiant svirtį į pagrindą. atsparus vandeniui ir alyvai atsparus.
Penkių padėčių vairasvirtė, veikimo su 2 sekcijų skirstytuvu pavyzdžiai:
Neutrali padėtis 1 (svirtis vertikalioje padėtyje), cilindro stūmoklio strypai stovi – alyva eina į perpildymą. 2 darbinė padėtis (svirtis priekinėje padėtyje), pirmojo cilindro stūmoklio strypas išsikiša.
3 darbinė padėtis (svirtis padėta atgal), pirmojo cilindro stūmoklio kotas atsitraukia.
4 darbo padėtis (svirtis priekinėje padėtyje) , antrojo cilindro stūmoklio kotas išsitiesia.
Darbo padėtis 5 (svirtis galinėje padėtyje), antrojo cilindro stūmoklio kotas įsitraukia.
Elektrinės vairasvirtės grafinė schema pateikta žemiau:
