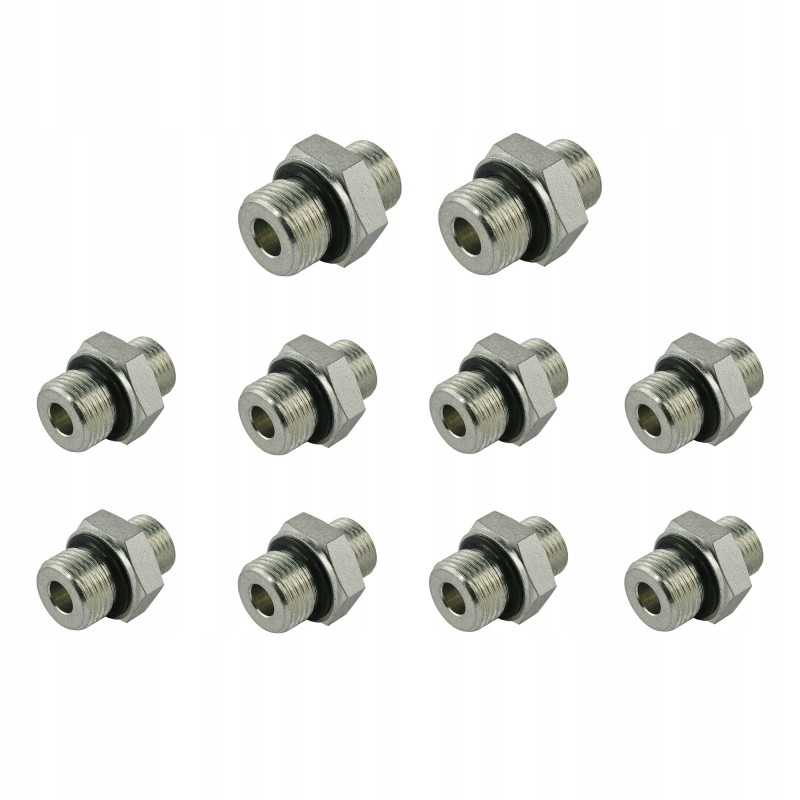

Skirstytuvų jungtys 4s p40 22 18 hidrolideris

Kodas 15012771314871

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JUNGČIŲ RINKINYS 4 SEKCIJŲ PLATINTUVUI P40L/min BADESTNOST Gamyba:

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.10.70.306.6

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose .

Jungtys leidžia prijungti skirstytuvą su hidraulinėmis linijomis.

Techniniai duomenys:

1 vnt. = 1 rinkinys

Komplektą sudaro 10 jungčių, viena tiekimui ir grąžinimui ir 8 sekcijoms. Visos komplekto jungtys ties sriegiu skirstytuvo pusėje turi guminį sandariklį. Čia nereikia dėti papildomų sandariklių.

Sriegiai:

PRIJUNGIMAS, MONTUOTAS PRIE MAITINIMO ATITINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1/2'

Sriegis hidraulinio vamzdžio pusėje: M22x1,5

--- ----- ---------------------------------------------- ----- ----------------------------

PRIJUNGIMAS MONTUOTAS ANT GRĄŽINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1 /2'

Kabelio pusės hidraulinės sistemos sriegis: M22x1,5

------------------------------------ --------- ------------------------------------------

PRIJUNGIJOS, MONTUOTOS ANT SEKCIJOS:

Sriegis iš colio BSP skirstytuvo pusės: 3/8'

Sriegis hidraulinio vamzdžio pusėje: M18x1,5

------------------- ------------ -------------------------------------- ------------ -----

Medžiaga:

korpusas: korozijai atsparus cinkuotas plienas

sandarinimas: guma

Naudingi duomenys:

Sriegio skersmuo M18x1,5 matuojamas su apkaba:

Išorinis skersmuo [mm]: 17,6–17,9

Vidinis skersmuo [mm]: 16,2–16,6

--------------------------------- ------ --------------------------------------------- ---

Sriegio skersmuo M22x1,5, matuojamas su apkaba:

Išorinis skersmuo [mm]: 21,6–21,9

Vidinis skersmuo [mm]: 20,2–20,6

---------------- -------------------------------------------------- --------------------

BSP 1/2' sriegio skersmuo išmatuotas su apkaba:

Išorinis skersmuo [mm]: 20,5-20,9

Vidinis skersmuo [mm ]: 18,6–19

----------------------------------------------- ---------- ----------------------------------------- ---

Sriegio skersmuo 3/8', matuojamas su apkaba:

Išorinis skersmuo [mm]: 16,3–16,6

Vidinis skersmuo [mm]: 14,9–15,4

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012771314871

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.70.306.6
Produkto svoris su vienetine pakuote: 0.1 kg

Specifinė nuoroda

MPN: A1.10.70.306.6
