Skirstytuvų jungtys 4s p40 16 14 hidrolideris

Kodas 15012771315251

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JUNGČIŲ RINKINYS 4 SEKCIJŲ PLASTYTUVUI P40L/min BADESTNOST Gamyba:

Originalus Hydrolider prekės ženklo produktas, simbolis: 1.10.70.306.2

Taikymas:

Plačiai naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose .

Jungtys leidžia prijungti skirstytuvą su hidraulinėmis linijomis.

Techniniai duomenys:

1 vnt. = 1 rinkinys

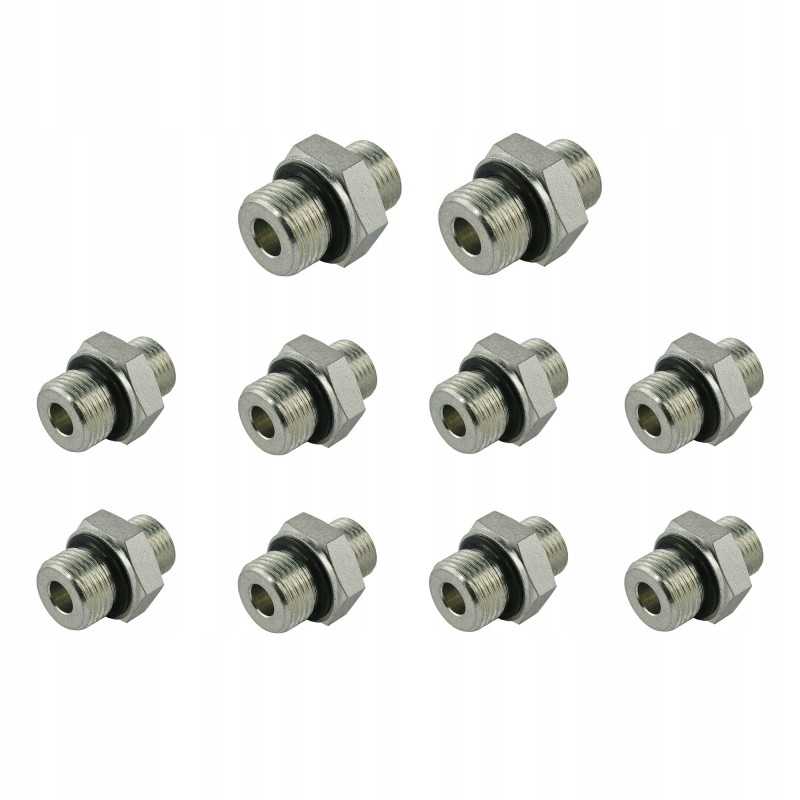

Komplektą sudaro 10 jungčių, viena tiekimui ir grąžinimui ir 8 sekcijoms. Visos komplekto jungtys ties sriegiu skirstytuvo pusėje turi guminį sandariklį. Čia nereikia dėti papildomų sandariklių.

Sriegiai:

PRIJUNGIMAS, MONTUOTAS PRIE MAITINIMO ATITINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1/2'

Sriegis hidraulinio vamzdžio pusėje: M16x1,5

--- ----- ---------------------------------------------- ----- ----------------------------

PRIJUNGIMAS MONTUOTAS ANT GRĄŽINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1 /2'

Kabelio pusės hidraulinės sistemos sriegis: M16x1.5

------------------------------------ --------------------- ----------------------------- ------------

Jungtys, MONTUOTAS ANT SEKCIJOS:

Sriegis nuo colio BSP skirstytuvo pusės: 3/8'

Sriegis hidraulinio vamzdžio pusėje: M14x1,5

------- ------------------------ --------------------------- ------------------------ -----

Medžiaga:

korpusas: korozijai atsparus cinkuotas plienas

sandarinimas: guma

Naudingi duomenys:

M16x1 .5 sriegio skersmuo, matuojamas su apkaba:

Išorinis skersmuo [mm]: 15,6–15,9

Vidinis skersmuo [mm]: 14,2–14,6

-------------------- ------------------ --------------------------------- ---------------

Sriegio skersmuo M14x1,5 matuojamas su apkaba:

Išorinis skersmuo [mm]: 13,6–13,9

Vidinis skersmuo [mm]: 12,2–12,6

--- ------------ -------------------------------------- ------------ --------------------

BSP 1/2' sriegio skersmuo išmatuotas su apkabu:

Išorinis skersmuo [mm ]: 20,5–20,9

Vidinis skersmuo [mm ]: 18,6–19

----------------------------------- ---------------------- ----------------------------- ---------------

Sriegio skersmuo 3/8', matuojamas su apkaba:

Išorinis skersmuo [mm]: 16,3–16,6

Vidinis skersmuo [mm]: 14,9–15,4

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012771315251

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.70.306.2
Produkto svoris su vienetine pakuote: 0.1 kg

Specifinė nuoroda

MPN: A1.10.70.306.2
