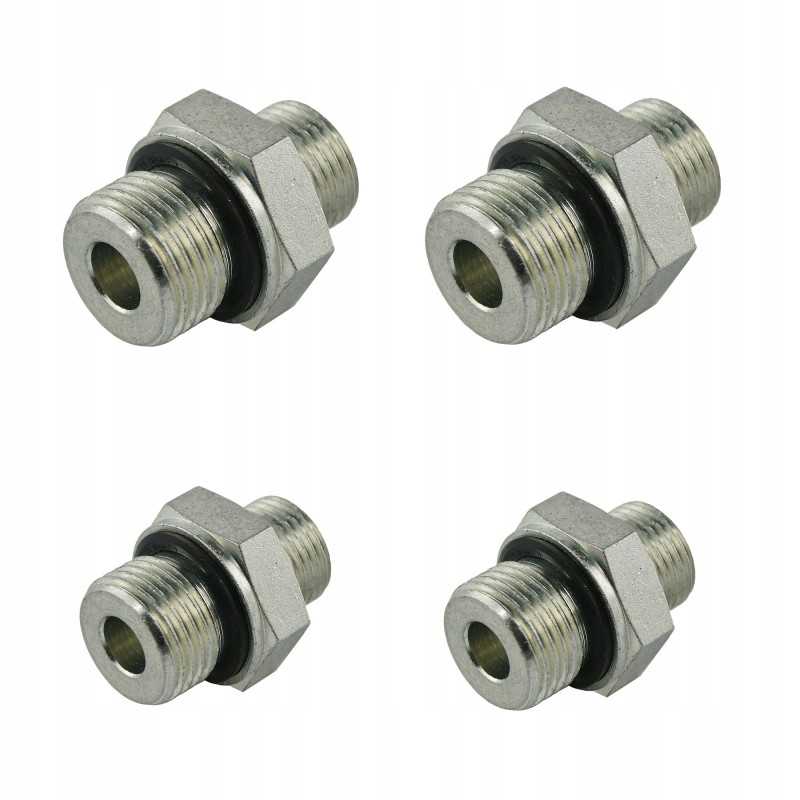

Skirstytuvo jungtys 1s p40 16 14 hidrolideris

Kodas 15012771311835

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

JUNGČIŲ RINKINYS 1 SEKCIJŲ DALYTUVUI P40L/min BADESTNOST Gamyba:

Originalinis Hydrolider prekės ženklo produktas, simbolis: 1.10.70.300.2

Taikymas:

Jie plačiai naudojami sisteminėse hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Jungtys leidžia prijungti skirstytuvą su hidraulinėmis linijomis.

Techniniai duomenys:< p>

1 vnt. = 1 rinkinys

Komplektą sudaro 4 jungtys, viena tiekimui ir grąžinimui bei 2 sekcijoms. Visos komplekto jungtys ties sriegiu skirstytuvo pusėje turi guminį sandariklį. Čia nereikia dėti papildomų sandariklių.

Siūlai:

PRIJUNGIMAS, MONTUOTAS PRIE MAITINIMO ATITINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1 /2'< p>

Sriegis hidraulinės linijos pusėje: M16x1,5

------------------------ ----- ---------------------------------------------- ----- -------

ANT GRĄŽINIMO PRIJUNGIMAS:

Sriegis skirstytuvo šone, colio BSP: 1/2'

Sriegis hidraulinio vamzdžio šone: M16x1,5

--------------------------- ------------- ------------------------------------- --------

ANT SEKCIJOS MONTUOTOS JUNGYS:

Sriegis skirstytuvo pusėje, coliai BSP: 3/8'

Sriegis hidraulinio vamzdžio pusė: M14x1,5

-- ---------------------------------- ----------------- ----------------------------------

Medžiaga:

korozai: korozijai atsparus cinkuotas plienas

sandarinimas: guma

Naudingi duomenys:

M14x1,5 sriegio skersmuo, matuojamas su apkaba:

Išorinis skersmuo [mm]: 15,6–15,9

Vidinis skersmuo [mm]: 14,2–14,6

M16x1 .5 sriegio skersmuo, išmatuotas su apkaba:

< p/>Išorinis skersmuo [mm]: 13,6–13,9

Vidinis skersmuo [mm]: 12,2–12,6

BSP 1/2' sriegio skersmuo išmatuotas su apkaba:

Išorinis skersmuo [mm]: 20,5–20,9

Vidinis skersmuo [mm]: 18,6–19< p >

Sriegio skersmuo 3/8', matuojamas su apkaba:

Išorinis skersmuo [mm]: 16,3–16,6

Vidinis skersmuo [ mm]: 14,9–15,4

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012771311835

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.70.300.2

Specifinė nuoroda

MPN: A1.10.70.300.2
