Skirstytuvų jungtys 2s p40 22 22 hidrolideris

Kodas 15012771310701

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ DALYTUVO P40L/min BADESTNOST JUNGČIŲ RINKINYSGamyba:

Originalus Hydrolider prekės ženklo produktas, simbolis: 1.10.70.302.7

Taikymas:

Jie gali būti plačiai naudojami sisteminėse hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Jungtys leidžia prijungti skirstytuvą su hidraulinėmis linijomis.

Techninės duomenys:

1 vnt. = 1 rinkinys

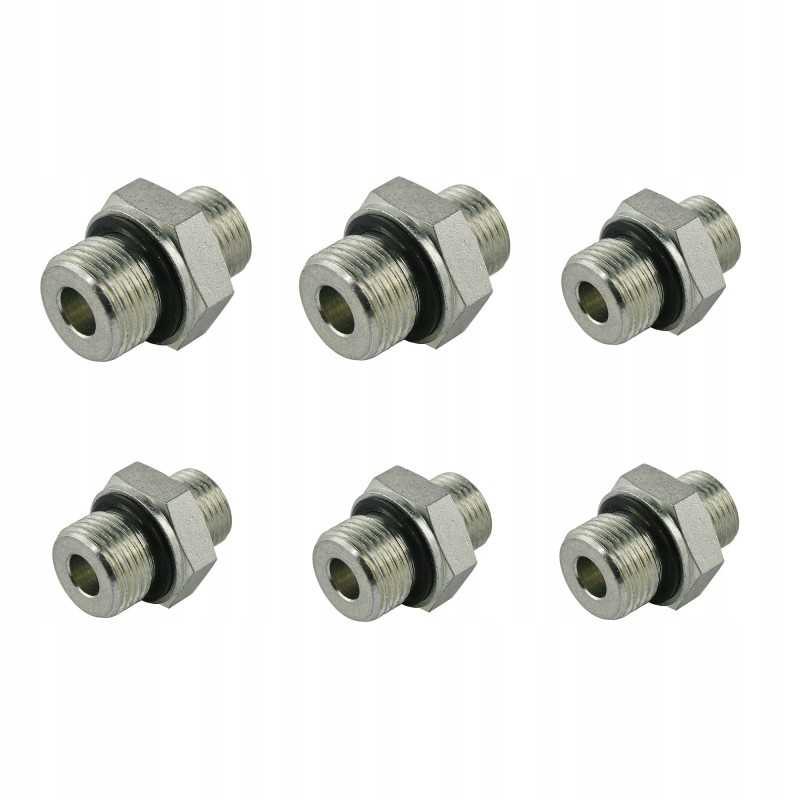

Komplektą sudaro 6 jungtys, viena tiekimui ir grąžinimui bei 4 sekcijoms. Visos komplekto jungtys ties sriegiu skirstytuvo pusėje turi guminį sandariklį. Čia nereikia dėti papildomų sandariklių.

Siūlai:

PRIJUNGIMAS, MONTUOTAS PRIE MAITINIMO ATITINIMO:

Sriegis skirstytuvo pusėje, colių BSP: 1 /2'< p>

Sriegis hidraulinės linijos pusėje: M22x1,5

------------------------ ----- ---------------------------------------------- ----- -------

ANT GRĄŽINIMO PRIJUNGIMAS:

Sriegis skirstytuvo šone, colio BSP: 1/2'

Sriegis hidraulinio vamzdžio šone: M22x1,5

--------------------------- ------------- ------------------------------------- --------

ANT SEKCIJOS MONTUOTOS JUNGYS:

Sriegis skirstytuvo pusėje, coliai BSP: 3/8'

Sriegis hidraulinio vamzdžio pusė: M22x1,5

-- ---------------------------------- ----------------- ----------------------------------

Medžiaga:

korozai: korozijai atsparus cinkuotas plienas

sandarinimas: guma

Naudingi duomenys:

M22x1,5 sriegio skersmuo, matuojamas su apkaba:

Išorinis skersmuo [mm]: 21,6–21,9

Vidinis skersmuo [mm]: 20,2–20,6

- ----------- ---------------------------------------- ----------- ------------------------

BSP 1/2' sriegio skersmuo išmatuotas apkaba:

Išorinis skersmuo [mm]: 20,5–20,9

Vidinis skersmuo [mm]: 18,6–19

-------- ------- -------------------------------------------- ------- ---------------------

Sriegio skersmuo 3/8' išmatuotas su apkaba:

Išorinis skersmuo [mm]: 16,3–16,6

Vidinis skersmuo [mm]: 14,9–15,4

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012771310701

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.10.70.302.7

Specifinė nuoroda

MPN: A1.10.70.302.7
