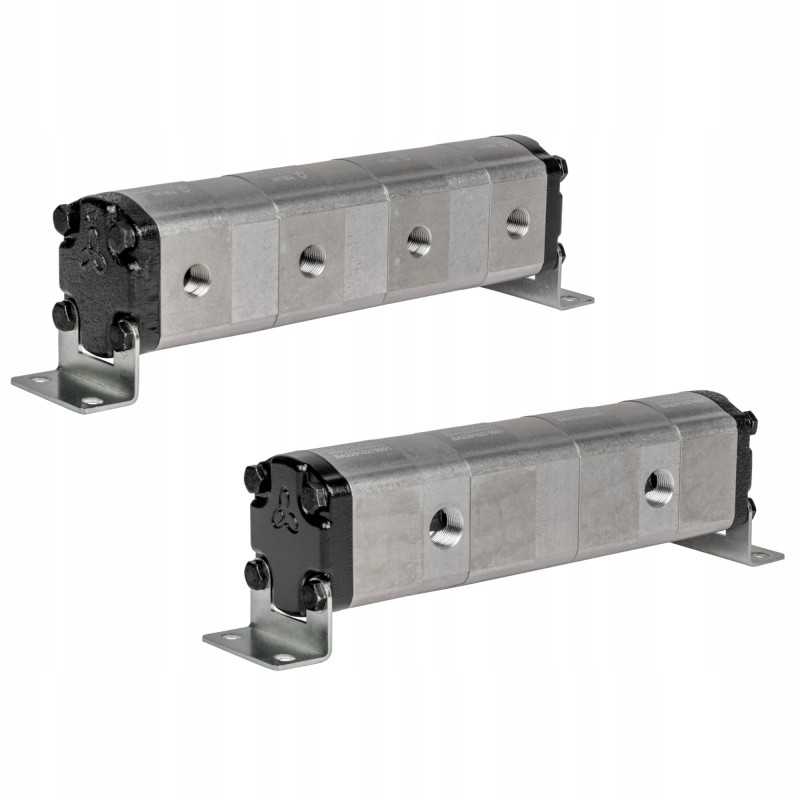

Pavarų skirstytuvas AFD20 4 8N mėlynas pakilimas

Kodas 15012785696278

Prekės ženklas Blue Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

TIKSLIUS PRUKTŲ ALYVOS SKRYDŽIAUS 2 ĮĖJIMAI – 4 IŠĖJIMAI Gamyba:

Originalinis Blue Ascend Hydraulics prekės ženklo produktas, simbolis: 1.22.20.4.080.1.1

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Tikslus krumpliaračių skirstytuvas, skirtas vienodai padalinti vieną ar du nepriklausomus alyvos srautus į keturis vienodus srautus. Esant vienam tiekimo srautui, prieš skirstytuvą rekomenduojama jį padalyti į du mažesnius.

Skirta įrenginiams ir mašinoms, kuriems reikalingas tikslus alyvos srauto padalijimas, neatsižvelgiant į įėjimo slėgį ir imtuvų apkrova.veikiančius įrenginius, tokius kaip varikliai ar pavaros.

Veikimo principas:

daliklis veikia vienodai tiksliai, kai alyva teka priešinga kryptimi. Kompaktiškas dizainas nereikalauja daug vietos ir siūlo platų pritaikymo spektrą. Daugiausia naudojami skirtingos apkrovos hidrauliniams cilindrams arba lygiagrečiai dirbantiems hidrauliniams varikliams valdyti, o sklandus jų veikimas yra techninis prioritetas.

Techniniai duomenys:

IN įleidimo kanalų skaičius: 2

IŠĖJIMO kanalų skaičius: 4

Vienos sekcijos sugerties galia: 8 cm3/aps.

Įleidimo srauto diapazonas: nuo 40 iki 80 l/min

Visų išėjimų efektyvumas diapazone: nuo 10 iki 20 l/min.

Įvesties sriegis: 3/4'

Išvesties gijos: 1/2'

< p/>Maksimalus lygiagretumas: 97 % išlaikant rekomenduojamus slėgio parametrus ΔP.

Didėjant slėgio skirtumui išėjimuose, lygiagretumas sumažėja maždaug 1 % per 10 barų

Klaida kompensacija: nėra kompensacinių vožtuvų, kad būtų pašalintos klaidos

Maksimalus slėgis nuolatinio veikimo metu: 250 barų

Maksimalus slėgis laikinai veikiant: 280 barų

Maksimalūs apsisukimai: 3000 aps./min.

Mažiausias apsisukimų skaičius: 1250 aps./min.

Rekomenduojamas ΔP (slėgio skirtumas atskirose sekcijose) >, 50 bar

Toliau pateikiamos pavarų skirstytuvo grafinės diagramos:

LENTELĖ SU VISOS TIKSLIŲJŲ DALYTUVŲ GRUPĖS 20 SERIJOS PARAMETRAIS:

Prekė detaliau

Prekės ženklas Blue Hydraulic

Kodas 15012785696278

Būklė Nauja

Charakteristikos

Gamintojas: Blue Hydraulic
Detalės numeris: A1.22.20.4.080.1.1
Produkto svoris su vienetine pakuote: 9.75 kg

Specifinė nuoroda

MPN: A1.22.20.4.080.1.1
