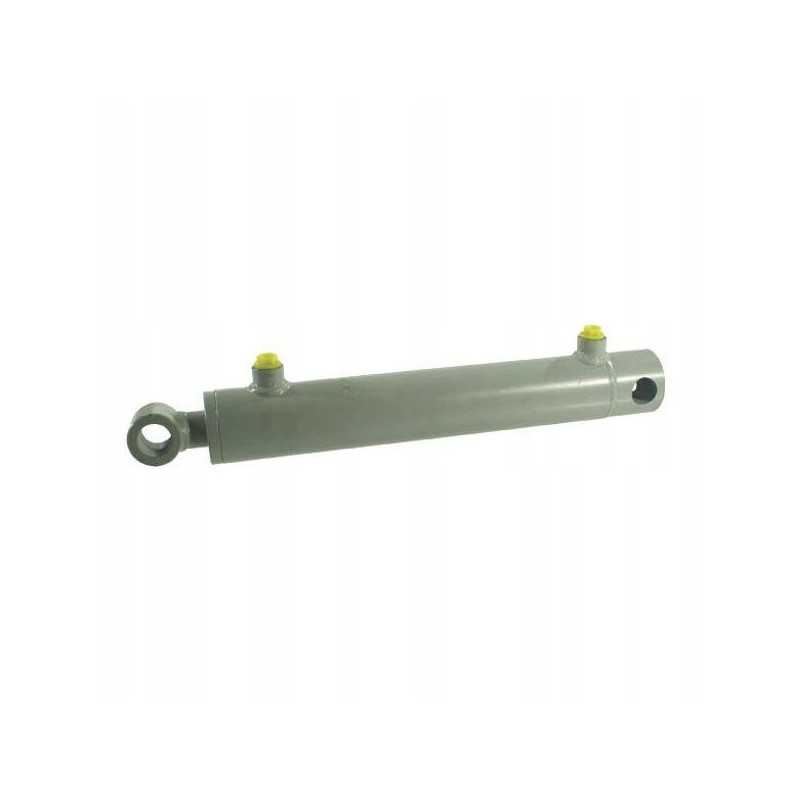

Dvigubo veikimo cilindras, tipas d st 16 32 150

Kodas 15013674723623

Prekės ženklas Kramp

Aprašymas
Prekė detaliau

Aprašymas

Dalies numeris D1632150ST

Vieta

Techniniai duomenys

- Visiškai surinkta

- Su tvirtinimais

- Unikali naujoviška dizainas

- Specialus tvirtinimo žiedas ant stūmoklio

Privalumai

- Skirtas naudoti nedelsiant

- Lengvas surinkimas ir išmontavimas

< p />- Ilgas tarnavimo laikas

- Aukštas eksploatavimo saugos lygis

Savybės

- Gruntuotas

- Mechaninė cilindro apsauga galvutė pakartotiniam naudojimui

- Didžiausia radialinė apkrova: 10 % ašinės jėgos

- Maksimalus darbinis slėgis priklauso nuo didžiausios lenkimo apkrovos

- Galima patikrinti didžiausią lenkimo apkrovą cilindro programinėje įrangoje

Techninė informacija

- Keičiama su kitais prekių ženklais

- Terpė: mineralinė alyva, HLP ISO VG 32–ISO VG 46

< p/>– Vidutinio grynumo: ISO 4406 22/20/17 arba NAS 9

Taikymo kategorija Universali

Tvirtinimo angos / įvorės tipas

stūmoklio koto paviršius apdorojimas Chromuotas

< p/>D-ST tipas

Stūmoklio koto medžiaga Plienas 20MnV6

Alyvos jungties medžiaga Plienas

Tvirtinimo tipas – stūmoklio koto pusė Stebulė

Tvirtinimo tipas – cilindro pusė Skylė

Tvirtinimo sriegio tipas – stūmoklio koto pusė G

C Tvirtinimo sriegio skersmuo – stūmoklio koto pusė 1/4 colio

C Tvirtinimo sriegio skersmuo – šoninis cilindras 1/4 colio

Cilindro medžiaga Nerūdijantis plienas 52,0

Cilindro medžiagos tolerancijos klasės kodas H10

Tipas Dvigubas veikiantis

Galvinės veržlės medžiaga Lietasis plienas

Jungtis G 1/4

G Stūmoklio koto skersmuo 16 mm

A Eiga 150 mm< p>

Darbinis slėgis maks. 250 BAR

N Tvirtinimo angos skersmuo - stūmoklio koto pusė 15,2 mm

Maksimalus greitis. stūmoklio strypas 0,1 m/s

E Išorinis skersmuo 42 mm

H Montavimo angos skersmuo - cilindro pusė 15,2 mm

B Montavimo atstumas min. 284 mm

M Išorinis montavimo įvorės skersmuo 28 mm

L Tvirtinimo galvutės plotis 30 mm

Darbinė temperatūra min. -25 °C

Darbo temperatūra maks. 85 °C

Vardinis slėgis 200 BAR

D-ST serija

Stūmoklio koto paviršiaus lygumas 0,2 µm

F Matmenys nuo galinis cilindras iki tvirtinimo įvorės 12,5 mm

Vidinis skersmuo. 32 mm

Prekė detaliau

Prekės ženklas Kramp

Kodas 15013674723623

Būklė Nauja

Charakteristikos

Gamintojas: Kramp
Detalės numeris: D1632150ST

Specifinė nuoroda

MPN: D1632150ST
