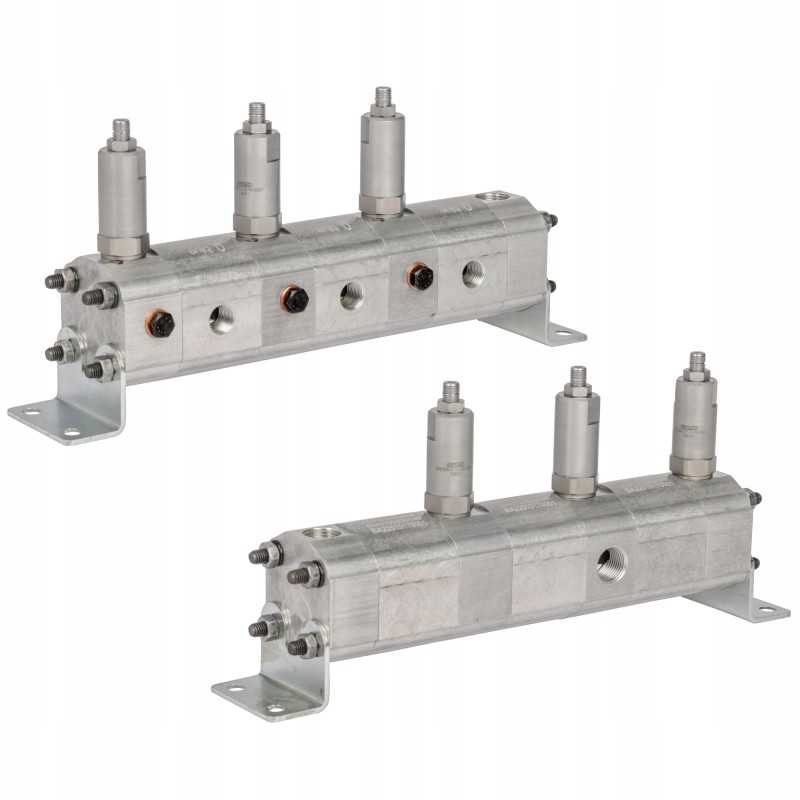

Pavarų skirstytuvas afd10 3 4 3r2n blue ascend

Kodas 15012785696312

Prekės ženklas Blue Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

TIKSLIŲJŲ PAVARŲ ALYVOS SKRYDŽIAUS 1 ĮVESTIS – 3 IŠĖJIMAI SU LYGINUOJAMOSIOS VOŽTUVOS, KAD IŠVALYTUVO KLAIDA Gamyba:

Originalinis Blue Ascend Hydraulics prekės ženklo produktas, simbolis: 1.22.10.3.43.1.2

:p/>Taikymas

< p/>Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir pramonėje apskritai.

Tikslus krumpliaračio skirstytuvas, skirtas vienodai padalinti pagrindinį alyvos srautą į tris lygias dalis. srautai. Sukurta įrenginiams ir mašinoms, kuriems reikalingas tikslus alyvos srauto padalijimas, neatsižvelgiant į įleidimo slėgį ir veikiančių imtuvų, pvz., variklių ar pavarų, apkrovą.

Veikimo principas:

skirstytuvas taip pat tiksliai veikia, kai alyva teka priešinga kryptimi. Kompaktiškas dizainas nereikalauja daug vietos ir siūlo platų pritaikymo spektrą. Dažniausiai naudojami skirtingos apkrovos hidraulinėms pavaroms arba hidrauliniams varikliams, veikiančioms vienu metu, valdyti, o vienodas jų veikimas yra techninis prioritetas.

Kiekvienoje skirstytuvo dalyje sumontuoti išlyginamieji atstatymo vožtuvai leidžia iš naujo nustatyti klaidą po kiekvienos baigtas pavarų ar variklių ciklas . Skirstuvas su klaidų atstatymo vožtuvais rekomenduojamas mašinoms, kuriose pavaros ar varikliai veikia daug ciklų, kur yra rizika kaupti alyvos srauto padalijimo klaidas.

Techniniai duomenys:< p>

Įėjimo įėjimo kanalų skaičius: 1

Išėjimo kanalų skaičius OUT: 3

Vienos sekcijos sugerties galia: 4,3 cm3/aps.

Įleidimo srauto diapazonas: nuo 15,6 iki 37,5 l/min.

Visų išėjimų našumas diapazone: nuo 5,2 iki 12,9 l/min

Maksimalus sutapimas su atstatymo vožtuvais: 100 %

Klaidos kompensavimas: aktyvūs atstatymo vožtuvai išsilygins po kiekvieno užbaigto ciklo

Maksimalus slėgis nuolatinio veikimo metu: 220 barų

Maksimalus slėgis veikiant trumpam laikui: 280 barų< p>

Išlyginamųjų vožtuvų slėgio diapazonas: 70 - 210 bar

Gamyklinis išlyginimo vožtuvų nustatymas: 150 bar

Maksimalus greitis: 3000 aps./min.

Minimalus greitis: 1200 aps./min.

Rekomenduojamas ΔP (slėgių skirtumas atskirose atkarpose) >, 40 bar

Toliau pateikiamos pavarų skirstytuvo grafinės diagramos:

LENTELĖ SU VISOS TIKSLIŲJŲ PAVARŲ DALYTUVŲ GRUPĖS 10 SERIJOS PARAMETRAIS:

Prekė detaliau

Prekės ženklas Blue Hydraulic

Kodas 15012785696312

Būklė Nauja

Charakteristikos

Gamintojas: Blue Hydraulic
Detalės numeris: A1.22.10.3.43.1.2
Produkto svoris su vienetine pakuote: 4.95 kg

Specifinė nuoroda

MPN: A1.22.10.3.43.1.2
