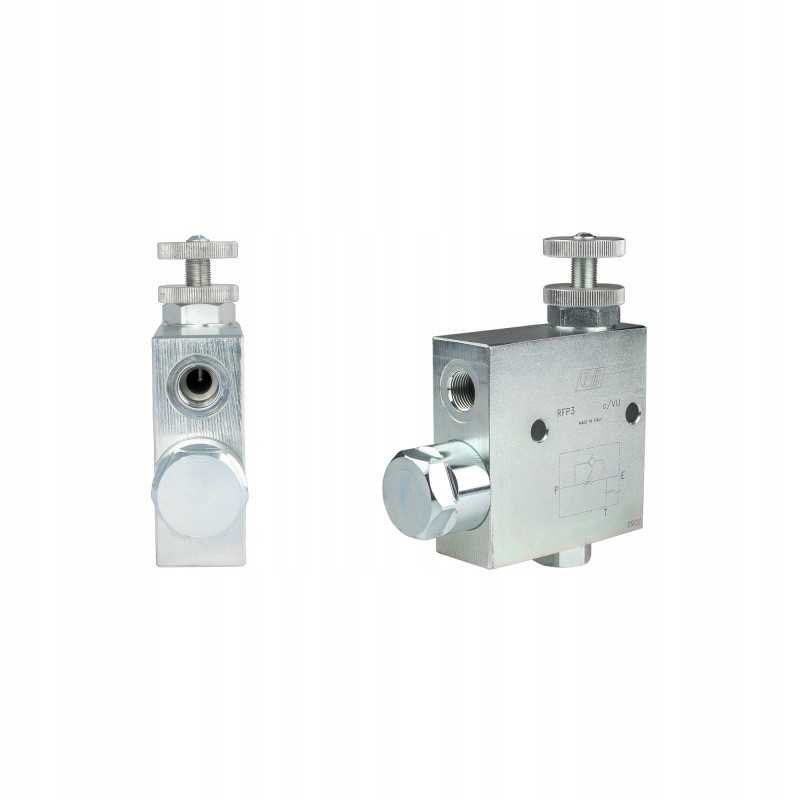

HIDRAULINIO VOŽTUVO SRAUTŲ REGULIAVIMAS RFC3 3/8' SU PERTEKLIU ALYVOS NUVEIDINIMU Gamyba:
Originalus prekės ženklo Oleodinamica Marchesini produktas, simbolis: 1.35.08.110
Taikymas:
Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.
Reguliatorius gali būti naudojamas, kai turime siurblį, kurio alyvos srautas per didelis, palyginti su srautu. kitų hidraulinės sistemos elementų, pvz., skirstytuvų ar vožtuvų, talpa. Įmontuotas tarp siurblio ir skirstytuvo, jis išleis alyvos perteklių į perpildymą, taip apsaugodamas sistemą nuo įkaitimo, o siurblį nuo užstrigimo.
Reguliatorių galima naudoti ir tada, kai norime sulėtinti apsisukimus arba konkretaus variklio ar pavaros mechanizmo greitis. Montuojamas tarp skirstytuvo ir imtuvo, reguliuoja darbą su pasirinktu elementu. Sukurtas daugiausia hidrauliniams varikliams, labai populiarus vyniojimo mašinose, gręžimo įrenginiuose, grąžtuose ir kitose mašinose, kuriose varikliai veikia ilgą laiką ir nuolatiniu režimu.
Prijungimas:
Prijungti P į maitinimo liniją ir A į imtuvą arba į hidraulines linijas, kur reikalingas srauto reguliavimas. Prijunkite T prie grįžtamosios linijos, vedančios į baką.
RFC3 vožtuvo hidraulinė schema (nuotrauka):
Techniniai duomenys:
Didžiausia sugėrimo talpa: 60L /min
Srauto reguliavimo diapazonas prioritetiniame kanale: 0-50L/min
Hidraulinių angų skaičius korpuse: 3
Korpuso vidiniai sriegiai : 3/8'' [BSP ]
Korpuso medžiaga: cinkuotas plienas
Maksimalus leistinas slėgis: 350 barų
Temperatūros diapazonas ir alyvos tipas:
Leidžiama aplinkos temperatūra: -40 C iki +60 C
Leidžiama alyvos temperatūra: -15 C iki +80 C
Alyvos tipas: Hidraulinė alyva mineralinės alyvos pagrindu< p>
Veikimo principas :
Ventuvas leidžia nustatyti tam tikrą alyvos dozę hidraulinėje linijoje. Dėl to galime nuolat kontroliuoti, pavyzdžiui, variklio sukimosi greitį arba pavaros veikimo greitį. Kiekvieną kartą aliejaus perteklius nupilamas iki perpildymo. Reguliatorius tiekia pastovią alyvos dozę imtuvui, nepaisant siurblio galingumo pokyčių. Tačiau nustatyta alyvos dozė gali šiek tiek sumažėti arba padidėti, kai pasikeičia imtuvo apkrova.
Reguliavimas:
Ventuvas reguliuojamas rankenėle, nustatymus galima užfiksuoti fiksavimo veržlė.
