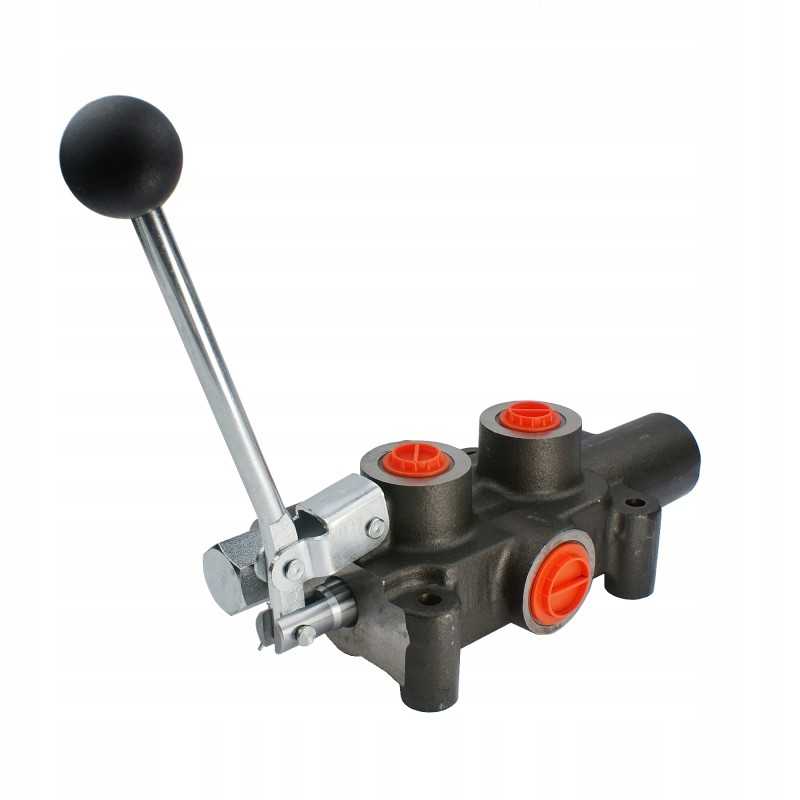

Hydro p81 a2 skirstytuvas badestnost padidinamajam stiklui

Kodas 15013136634067

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P81, ORIGINALAS MEDIENOS SKALYKLĖMS Gamyba:

Originalus prekės ženklo Badestnost Bulgaria gaminys, gamintojo simbolis: P81 A2 G12

Taikymas:

Sukurta specialiai medienos skaldytojams. Slankiklis įjungiamas viena kryptimi spyruokle, o kita kryptimi - fiksuojamu fiksatoriumi. Skaldymo metu, saugumo sumetimais, skirstytuvas turi laikyti svirtį, o stūmoklio kotas grįžta ant skląsčio, kuris, kai pavara yra visiškai įtraukta, savaime atsisuka ir grįžta į pradinę padėtį.

Šis sprendimas leidžia pakeisti kelmą ir išvalyti jo korpusus stūmoklio grįžtamojo judėjimo metu. Be to, stūmoklio kotui sugrįžus, skląstis spyruokliuoja pats ir atleidžia siurblį, todėl hidraulinė sistema neįkaista. Neutralioje padėtyje alyva laisvai teka per skirstytuvą ir patenka į grįžtamąjį kanalą į baką.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 80 l /min.

Valdymo pavyzdys: dvigubo veikimo pavara.

Valdymas: trijų padėčių svirtis (1 - 0 - 2):

Neutrali padėtis 0 ( svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi – alyva eina į perpildymą.

1 darbo padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio kotas išsikiša.

2 darbinė padėtis (svirtis nustatyta atgal įstrižai) pavaros stūmoklio strypas slepiasi.

Dešinėje pusėje skirstytuvo hidraulinė schema:

Prijungimas :

Maitinimas iš siurblio (P): BSP vidinis sriegis 3/4''

Grįžimas į baką (T): BSP vidinis sriegis 3/4''

Sekcijos (A, B): BSP vidinis sriegis 1/2''< p>

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimas slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 180 barų ± 30 barų.

Rekomenduojame patikrinti ir nustatyti tinkamas slėgis prieš paleidžiant, galimas savaiminis reguliavimas, pilnas apsisukimo pakeitimas 30 barų.

Vožtuvas, atleidžiantis svirtį iš darbinės padėties į neutralią padėtį, nustatytas į 70 barų, gali būti nepriklausomai reguliuojamas 70 barų diapazone - 140 barų.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, kokybiška alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013136634067

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.10.016
Produkto svoris su vienetine pakuote: 3.8 kg

Specifinė nuoroda

MPN: A1.10.10.016
