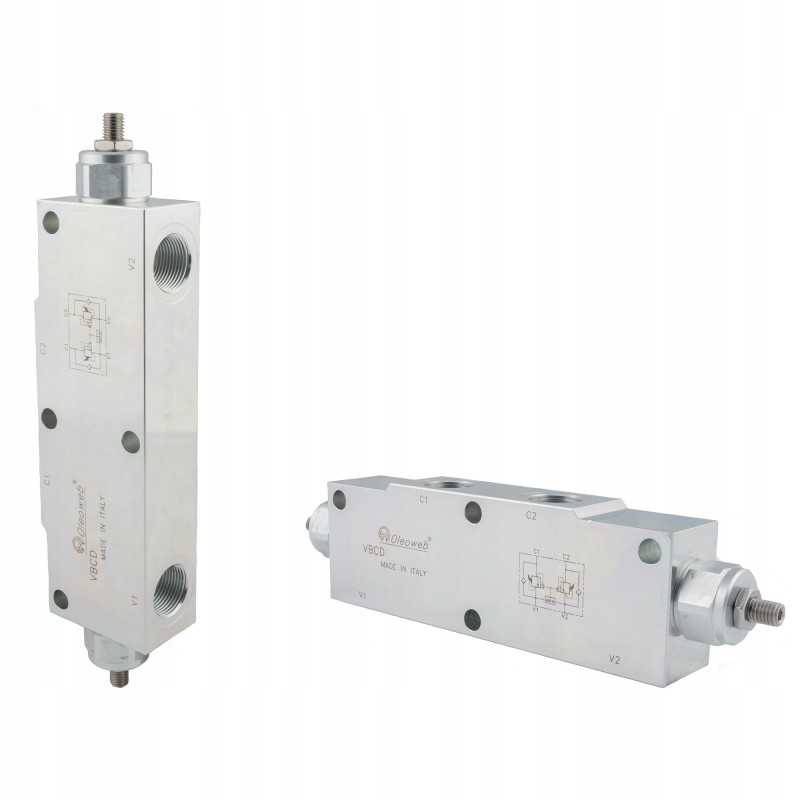

Atsvarinis vožtuvas vbcd 3 4 120l hidrolideriui

Kodas 15013052979830

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

ATSKAIDRUOJANTIS HIDRAULINIS VOŽTUVAS 'UŽRAKTA' VBCD 3/4' DVIGOVEIKIMO CILINDRUI Gamyba:

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.35.18.320

Taikymas:

< p/>Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Veikimo principas:

Atsvarinis vožtuvas yra specifinis derinys tipiškas pavaros užraktas (VBPSE) su perpildymo vožtuvu (VMP). Jis naudojamas blokuoti pavaros stūmoklio koto judėjimą abiem kryptimis. Pavaros judėjimas priešinga kryptimi nėra apsaugotas. Jis užtikrina stūmoklio koto padėties stabilizavimą, kai mes nevaldome skirstytuvo, o pavarą veikia didelės jėgos.

Vožtuvo užraktas nustoja veikti, kai pradedame valdyti hidraulinį skirstytuvą arba kai jėgos veikia pavara yra per aukšta ir dėl to bus viršytas vožtuve nustatytas slėgis.

Ypač rekomenduojamas labai apkrautoms pavaroms, kurios sukuria priešslėgį vožtuvo link ir veikia nuosekliai su dideliu judesių skaičiumi. Rekomenduojama naudoti, kai OVERCENTER vožtuvai veikia netinkamai, pvz., dėl jų šokinėja pavara.

Ventuvas gali būti naudojamas kaip stabdys ir blokuoja hidraulinio variklio sukimąsi. Nustojus valdyti variklį, vožtuvas, nepažeisdamas variklio ir skirstytuvo, palaipsniui stabdys variklį ir apsaugo nuo laisvo sukimosi. Vožtuvas gali stabdyti ir užtikrinti tik vieną sukimosi kryptį.

Prijungimas:

Prijunkite V1 ir V2 prie tiekimo linijų, pvz., hidraulinio skirstytuvo sekcijų. Prijunkite C1 ir C2 prie imtuvo, pvz., dvigubo veikimo pavaros.

Srautas iš V2 į C2 yra visiškai užblokuotas, kai nėra slėgio V1 ir V2. Srautas iš V2 į C2 atsidaro, kai slėgis veikia V1 arba V2.

Techniniai duomenys:

Maksimalus srautas: 120 l/min.

Hidraulinių angų skaičius korpuse : 4

Vidiniai sriegiai korpuse: 3/4'' [BSP]

Korpuso medžiaga: cinkuotas plienas

Maksimalus leistinas slėgis: 350 baras

Standartinis perpildymo vožtuvo nustatymas: 350 barų

Svoris: 3,9 kg

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -20 °C iki +50 °C

Leidžiama alyvos temperatūra: -20 °C iki +80 °C

Alyvos tipas: mineralinės alyvos pagrindu pagaminta hidraulinė alyva

VBCD vožtuvo hidraulinė schema (nuotrauka):

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15013052979830

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: A1.35.18.320
Produkto svoris su vienetine pakuote: 3.9 kg

Specifinė nuoroda

MPN: A1.35.18.320
