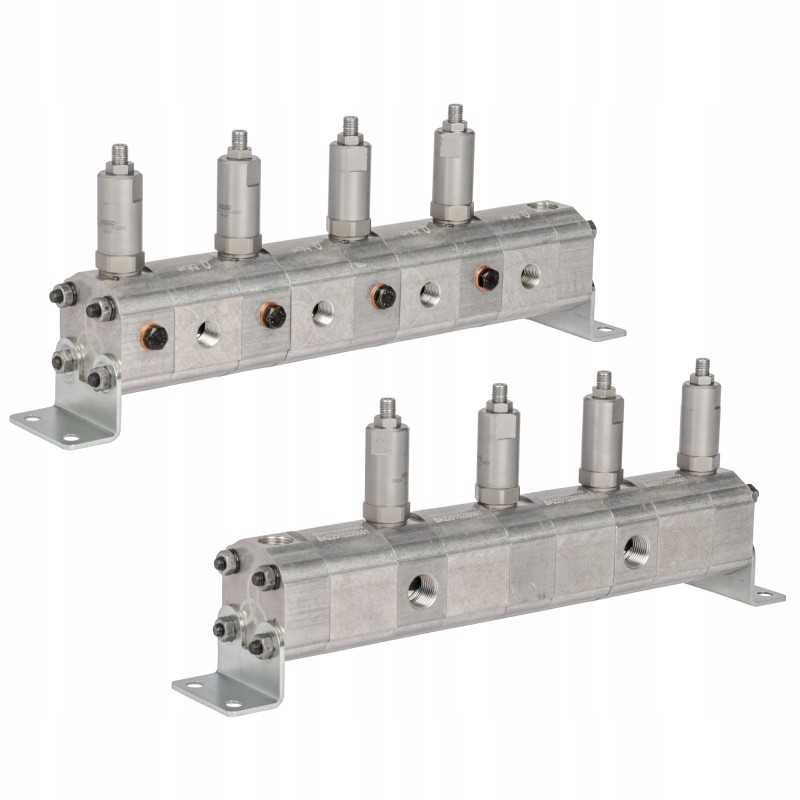

Pavarų skirstytuvas afd10 4 3 2r2n blue ascend

Kodas 15012785696517

Prekės ženklas Blue Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

TIKSLIUS PAVARŲ ALYVOS SKRYSTYTOJAS 2 ĮVESTYS – 4 IŠĖJIMAI SU LYGINUOJAMOSIOS VOŽTUVĖS, KAD IŠVALYTUVO KLAIDAGamyba:

Originalinis Blue Ascend Hydraulics prekės ženklo produktas, simbolis: 1.22.10.4.32.1.2

:p/>Taikymas

< p/>Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir pramonėje apskritai.

Tikslus krumpliaračių skirstytuvas, skirtas vienodai padalinti vieną ar du nepriklausomus alyvos srautus į keturis vienodi srautai. Vieno tiekimo srauto atveju rekomenduojama jį padalinti į du mažesnius su išankstiniu skirstytuvu.

Skirta įrenginiams ir mašinoms, kuriems reikalingas tikslus alyvos srauto padalijimas, neatsižvelgiant į įėjimo slėgį. ir veikiančių imtuvų apkrova.pavyzdžiui, varikliai ar pavaros.

Veikimo principas:

Dalituvas veikia vienodai tiksliai alyvai tekant priešinga kryptimi. Kompaktiškas dizainas nereikalauja daug vietos ir siūlo platų pritaikymo spektrą. Dažniausiai naudojami skirtingos apkrovos hidraulinėms pavaroms arba hidrauliniams varikliams, veikiančioms vienu metu, valdyti, o vienodas jų veikimas yra techninis prioritetas.

Kiekvienoje skirstytuvo dalyje sumontuoti išlyginamieji atstatymo vožtuvai leidžia iš naujo nustatyti klaidą po kiekvienos baigtas pavarų ar variklių ciklas . Skirstuvas su klaidų atstatymo vožtuvais rekomenduojamas mašinoms, kuriose pavaros ar varikliai veikia daug ciklų, kur yra rizika kaupti alyvos srauto padalijimo klaidas.

Techniniai duomenys:< p>

Įėjimo kanalų skaičius: 2

Išėjimo kanalų skaičius OUT: 4

Vienos sekcijos sugeriamoji galia: 3,2 cm3/aps.

Įvesties srauto diapazonas: nuo 15,2 iki 43,2 l/min

Visų išėjimų našumas diapazone: nuo 3,8 iki 10,8 l/min

Maksimalus sutapimas su atstatymo vožtuvais: 100 %

Klaidos kompensavimas: aktyvūs atstatymo vožtuvai išsilygins po kiekvieno užbaigto ciklo

Maksimalus slėgis nuolatinio veikimo metu: 220 barų

Maksimalus slėgis veikiant trumpam laikui: 280 barų< p>

Išlyginamųjų vožtuvų slėgio diapazonas: 70 - 210 bar

Gamyklinis išlyginimo vožtuvų nustatymas: 150 bar

Maksimalus greitis: 3500 aps./min.

Minimalus greitis: 1200 aps./min.

Rekomenduojamas ΔP (slėgių skirtumas atskirose atkarpose) >, 40 bar

Toliau pateikiamos pavarų skirstytuvo grafinės diagramos:

LENTELĖ SU VISOS TIKSLIŲJŲ PAVARŲ DALYTUVŲ GRUPĖS 10 SERIJOS PARAMETRAIS:

Prekė detaliau

Prekės ženklas Blue Hydraulic

Kodas 15012785696517

Būklė Nauja

Charakteristikos

Gamintojas: Blue Hydraulic
Detalės numeris: A1.22.10.4.32.1.2
Produkto svoris su vienetine pakuote: 5.95 kg

Specifinė nuoroda

MPN: A1.22.10.4.32.1.2
