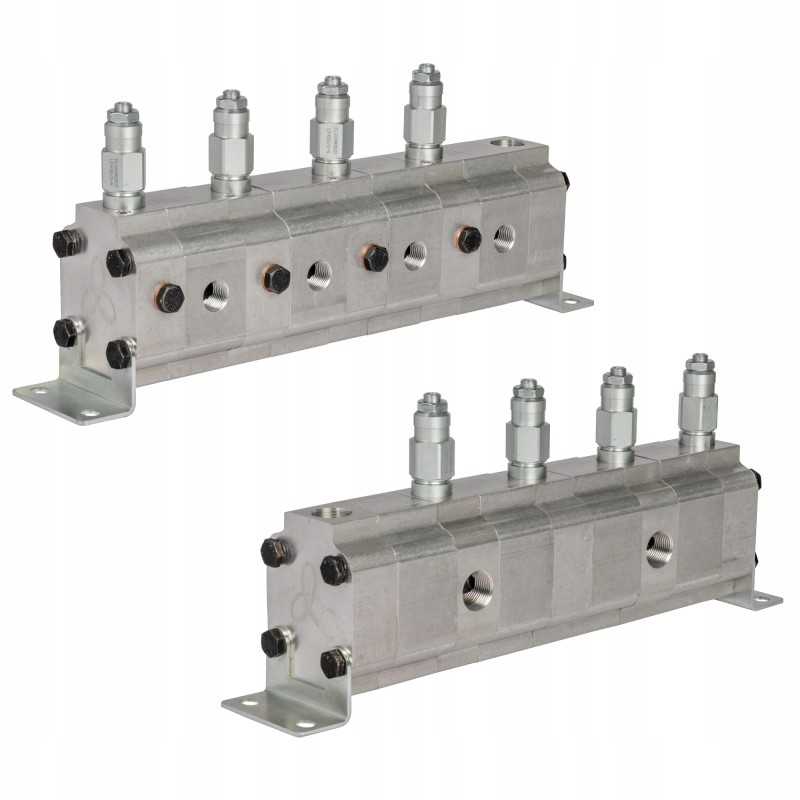

Pavarų skirstytuvas afd20 4 5 9r2n blue ascend

Kodas 15012785690302

Prekės ženklas Blue Hydraulic

Aprašymas
Prekė detaliau

Aprašymas

TIKSLIUS PAVARŲ ALYVOS SKLYTUVAS 2 ĮVESTYS – 4 IŠĖJIMAI SU LYGINUOJAMOSIOS VOŽTUVĖS, KAD IŠVAISTŲ KLAIDA Gamyba:

Originalinis Blue Ascend Hydraulics prekės ženklo produktas, simbolis: 1.22.20.4.059.1.2>Taikymas:

< p/>Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir pramonėje apskritai.

Tikslus krumpliaračių skirstytuvas, skirtas vienodai padalinti vieną ar du nepriklausomus alyvos srautus į keturis vienodi srautai. Esant vienam tiekimo srautui, prieš skirstytuvą rekomenduojama jį padalyti į du mažesnius.

Skirta įrenginiams ir mašinoms, kuriems reikalingas tikslus alyvos srauto padalijimas, neatsižvelgiant į įėjimo slėgį ir imtuvų apkrova.veikiančius įrenginius, tokius kaip varikliai ar pavaros.

Veikimo principas:

daliklis veikia vienodai tiksliai, kai alyva teka priešinga kryptimi. Kompaktiškas dizainas nereikalauja daug vietos ir siūlo platų pritaikymo spektrą. Dažniausiai naudojami skirtingos apkrovos hidraulinėms pavaroms arba hidrauliniams varikliams, veikiančioms vienu metu, valdyti, o vienodas jų veikimas yra techninis prioritetas.

Kiekvienoje skirstytuvo dalyje sumontuoti išlyginamieji atstatymo vožtuvai leidžia iš naujo nustatyti klaidą po kiekvienos baigtas pavarų ar variklių ciklas . Skirstuvas su klaidų atstatymo vožtuvais rekomenduojamas mašinoms, kuriose pavaros ar varikliai veikia daug ciklų, kur yra rizika kaupti alyvos srauto padalijimo klaidas.

Techniniai duomenys:< p>

Įėjimo įėjimo kanalų skaičius: 2

Išėjimo kanalų skaičius OUT: 4

Vienos sekcijos sugerties galia: 5,9 cm3/aps.

Įvesties srauto diapazonas: nuo 29,2 iki 67,2 l/min

Visų išėjimų našumas diapazone: nuo 7,3 iki 16,8 l/min

Maksimalus lygiagretumas su atstatymo vožtuvais: 100 %

Klaidos kompensavimas: aktyvūs atstatymo vožtuvai išsilygins po kiekvieno užbaigto ciklo

Maksimalus slėgis nuolatinio veikimo metu: 250 barų

Maksimalus slėgis veikiant momentiniam veikimui: 280 barų< at Minimalūs apsisukimai: 1250 aps./min. min

Rekomenduojamas ΔP (slėgių skirtumas atskirose sekcijose) >, 50 bar

Toliau pateikiamos pavarų skirstytuvo grafinės diagramos:

LENTELĖ SU VISOS TIKSLIŲJŲ PAVARŲ DALYTUVŲ GRUPĖS 20 SERIJOS PARAMETRAIS:

Prekė detaliau

Prekės ženklas Blue Hydraulic

Kodas 15012785690302

Būklė Nauja

Charakteristikos

Gamintojas: Blue Hydraulic
Detalės numeris: A1.22.20.4.059.1.2
Produkto svoris su vienetine pakuote: 10.85 kg

Specifinė nuoroda

MPN: A1.22.20.4.059.1.2
