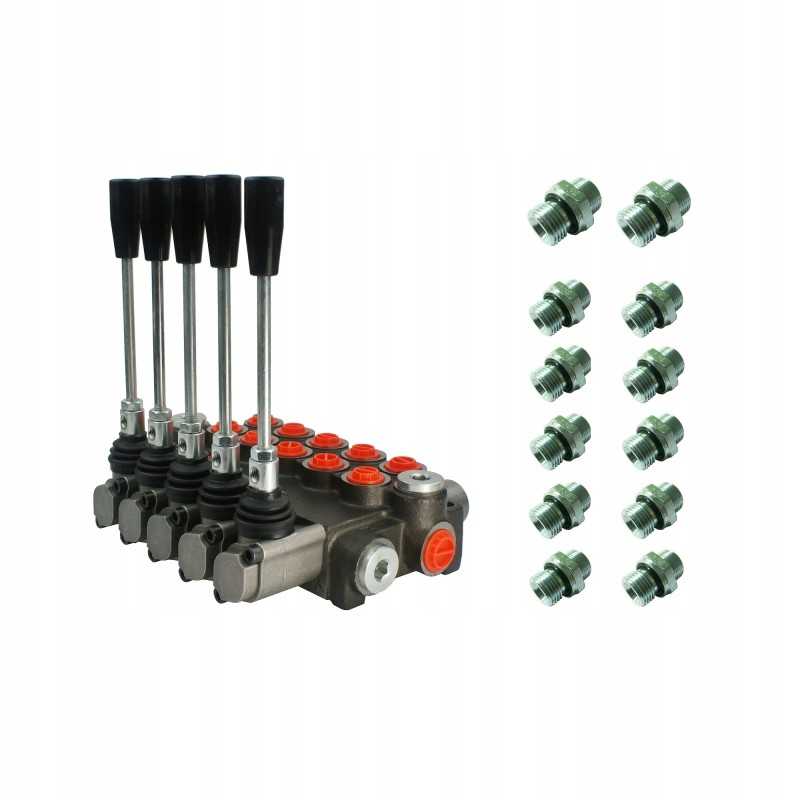

5 sekcijų hidraulinis skirstytuvas, 40l jungtys

Kodas 15013056233922

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DALYTUVAS, 40L/min, PRISTATYMAS SU JUNGČIŲ RINKINIUGamyba:

Originali prekės ženklo Badestnost prekė, gamintojo simbolis: 05P40 5xA1 GKZ1, simbolis: 1.10.3p0>50p.3p0. />Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojama alyva srautas sistemoje: 0 - 40 l/min . Valdymo pavyzdys: penki dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) Pavaros stūmoklis strypas susitraukia.

Dešinėje pusėje pateikta hidraulinė schema, pateikta kolektorius:

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 Bar

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 bar 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

< p/>Tikslius slėgio matavimo rinkinius rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti atitinkamą slėgį.

Savarankinio reguliavimo galimybė, pilnas apsisukimo keitimas 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki + 80 C

Jungtys su sandarikliais (sriegiais):

Maitinimas iš siurblio (P) : BSP sriegis 1/2'' - M22x1,5

Grąžinimas į baką (T): BSP sriegis 1/2'' - M22x1,5

Išeitis į sekcijas (A, B): BSP sriegiai 3/8'' - M18x1,5

< p/>

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15013056233922

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A.1.10.00.050.3
Produkto svoris su vienetine pakuote: 9 kg

Specifinė nuoroda

MPN: A.1.10.00.050.3
