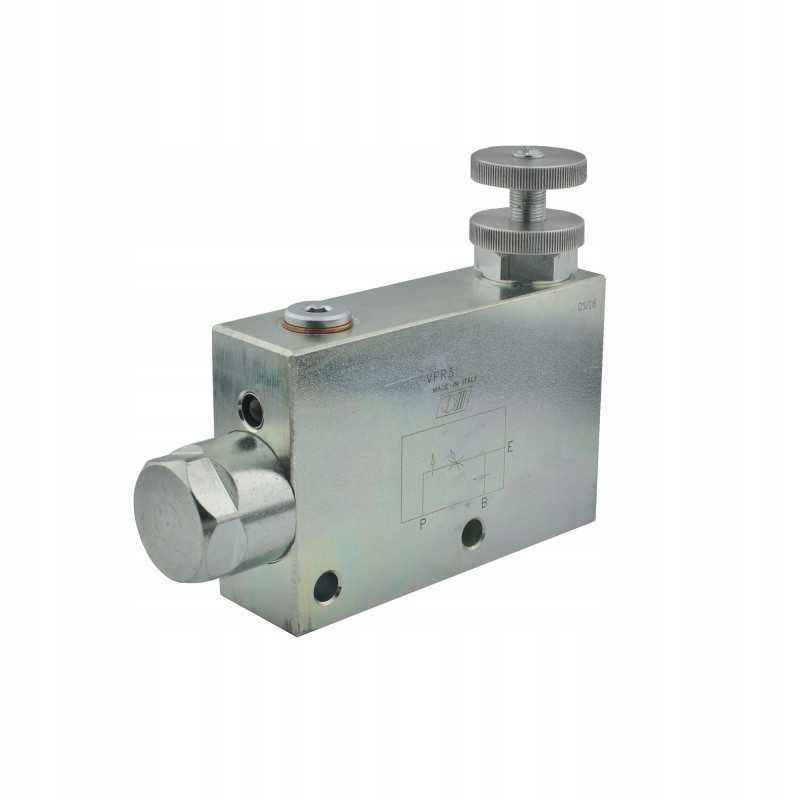

VPR3 hidraulinis vožtuvas, srauto reguliatorius, 80l

Kodas 15013121680037

Prekės ženklas Oleodinamica Marchesini

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIO VOŽTUVO SRAUTŲ DALYTUVAS SRAUTŲ REGULIAVIMAS VPR3 1/2' 80L/min Gamyba:

Originalus itališkas prekės ženklo Oleodinamica Marchesini gaminys, simbolis: VPR3 1/2', 1.35.10.015

Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir pramonėje apskritai.

Veikimo principas:

Reguliatorius dalijasi pagrindinis alyvos srautas iš siurblio į du nepriklausomus srautus, kurie gali maitinti dvi nepriklausomas hidraulines sistemas. Tai leidžia nustatyti konkretų srautą pirmame pagrindiniame imtuve, alyvos perteklius nuleidžiamas į antrąjį imtuvą. Keičiant siurblio galingumą, pagrindinis imtuvas visada gauna vienodą alyvos kiekį, srautas kinta tik ant antrojo imtuvo.

Idealiai tinka traktoriams ir kitoms mašinoms, kur vienas siurblys maitina vairo sistemą (orbitrol ) ir pagrindinė hidraulika (krautuvo vedimas). Tada orbitrolyje nustatomas pastovus srautas, o likusi alyvos dalis bus maitinama krautuvo hidraulika. Į krautuvą tiekiamos alyvos kiekis priklauso nuo siurblio galios konkrečiu momentu. Į orbitrolą tiekiamas alyvos kiekis visada yra pastovus, o tai užtikrina sklandų ir efektyvų mašinos darbą.

Prijungimas ir reguliavimas:

Ventuvas reguliuojamas rankenėle, nustatymai galima pritvirtinti naudojant fiksavimo veržlę. Jis turi išvestį slėgio matuokliui prijungti.

Prijunkite E prie tiekimo linijos, o P - prie prioritetinio imtuvo arba prie hidraulinės sistemos linijos, kur reikalingas srauto reguliavimas. Prijunkite B prie antrojo imtuvo.

Slėgio kompensavimas:

Reguliatorius turi kompensaciją, t.y. už vožtuvo nesumažėja alyvos slėgis. Dėl to po reguliavimo variklis išlaiko beveik pradinį sukimo momentą. Įprasti droselio vožtuvai, kai naudojami su varikliais, kaitina alyvą, jie taip pat neturi kompensacijos, vadinasi, sureguliavus variklio sūkius, variklis taip pat praranda galią.

Reguliatoriaus panaudojimo traktoriaus hidraulikoje pavyzdys (nuotrauka):

< p/>Techniniai duomenys:

Maksimalus sugerties pajėgumas: 80 l/min Srauto reguliavimo diapazonas prioritetiniame kanale: 20-80L/min Hidraulinių angų korpuse skaičius: 3 (+ anga manometrui) Vidiniai sriegiai korpuse: 1/2'' [BSP] Korpuso medžiaga: cinkuotas plienas Maksimalus leistinas slėgis: 350 barų Svoris: 2,470 kg

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C Leidžiama alyvos temperatūra: -15 C iki +80 C Alyvos rūšis: Hidraulinė alyva mineralinės alyvos pagrindu

Prekė detaliau

Prekės ženklas Oleodinamica Marchesini

Kodas 15013121680037

Būklė Nauja

Charakteristikos

Gamintojas: Oleodinamica Marchesini
Detalės numeris: A1.35.10.015
Produkto svoris su vienetine pakuote: 2 kg

Specifinė nuoroda

MPN: A1.35.10.015
