Hidraulinis vožtuvas, srauto reguliatorius, 115l svarstyklės

Kodas 15012247361178

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

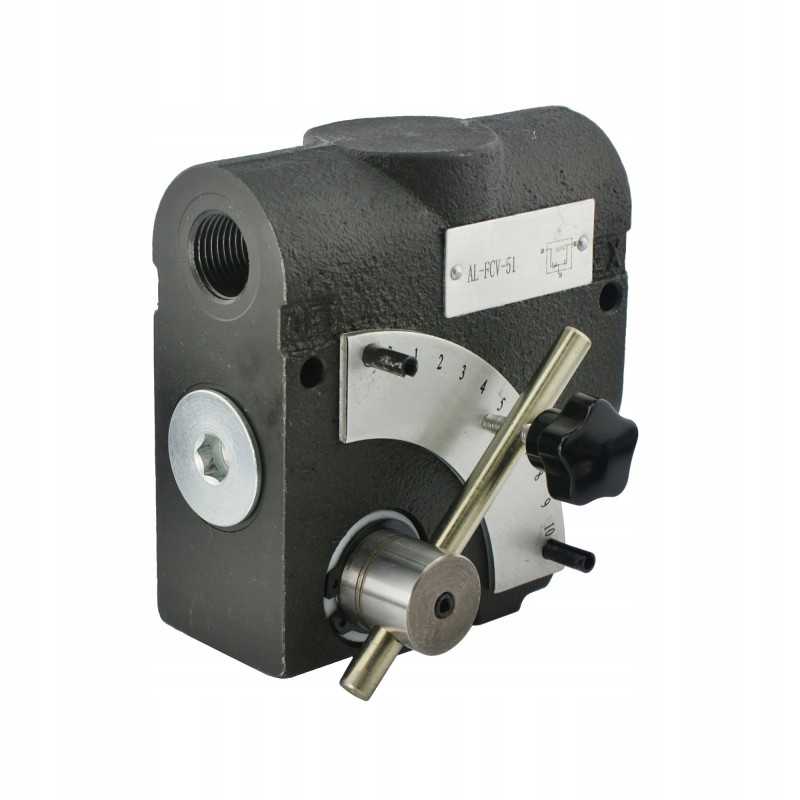

HIDRAULINIO VOŽTUVO SRAUTŲ DALYTUVAS SRAUTŲ REGULIAVIMAS 115 L/min SU SKALTELĖMIS Gamyba:

Originalus prekės ženklo Hydrolider produktas, simbolis: 1.35.10.116

Taikymas:

Tai plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Veikimo principas:

Reguliatorius padalija pagrindinį alyvos srautą iš siurblio į du nepriklausomus srautai, galintys maitinti dvi nepriklausomas hidraulines sistemas. Tai leidžia nustatyti konkretų srautą pirmame pagrindiniame imtuve, alyvos perteklius nuleidžiamas į antrąjį imtuvą. Keičiant siurblio galingumą, pagrindinis imtuvas visada gauna vienodą alyvos kiekį, srautas kinta tik ant antrojo imtuvo.

Idealiai tinka traktoriams ir kitoms mašinoms, kur vienas siurblys maitina vairo sistemą (orbitrol ) ir pagrindinė hidraulika (krautuvo vedimas). Tada orbitrolyje nustatomas pastovus srautas, o likusi alyvos dalis bus maitinama krautuvo hidraulika. Į krautuvą tiekiamos alyvos kiekis priklauso nuo siurblio galios konkrečiu momentu. Į orbitrolį tiekiamas alyvos kiekis visada yra pastovus, o tai užtikrina sklandų ir efektyvų mašinos darbą.

Prijungimas ir reguliavimas:

Ventuvas reguliuojamas svirtimi, o nustatymai gali būti apsaugoti naudojant rankenėlę. Jame yra skalė, kurios dėka galime valdyti nustatymus.

Prijunkite IN prie maitinimo linijos ir CF prie prioritetinio imtuvo arba prie hidraulinės sistemos linijos, kur reikalingas srauto reguliavimas. Prijunkite EX prie antrojo imtuvo.

Slėgio kompensavimas:

Reguliatorius turi kompensaciją, t. y. už vožtuvo nesumažėja alyvos slėgis. Dėl to po reguliavimo variklis išlaiko beveik pradinį sukimo momentą. Įprasti droselio vožtuvai, kai naudojami su varikliais, kaitina alyvą, jie taip pat neturi kompensacijos, vadinasi, sureguliavus variklio sūkius, variklis taip pat praranda galią.

Reguliatoriaus panaudojimo traktoriaus hidraulikoje pavyzdys (nuotrauka):

< p/>Techniniai duomenys:

Maksimalus sugerties pajėgumas: 115 l/min

Srauto reguliavimo diapazonas prioritetiniame kanale: 0,5-100L/min< p>

Kiauryžių hidraulinių jungčių skaičius korpuse: 3

Vidiniai sriegiai korpuse: 3/4'' [BSP]

Korpuso medžiaga: ketus< p>

Maksimalus leistinas slėgis: 210 barų< p>

Svoris: 3,6 kg

Temperatūros diapazonas ir alyvos rūšis:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Alyvos tipas: Mineralinės alyvos pagrindo hidraulinė alyva

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15012247361178

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: 1/35/10/116
Produkto svoris su vienetine pakuote: 1 kg

Specifinė nuoroda

MPN: 1/35/10/116
