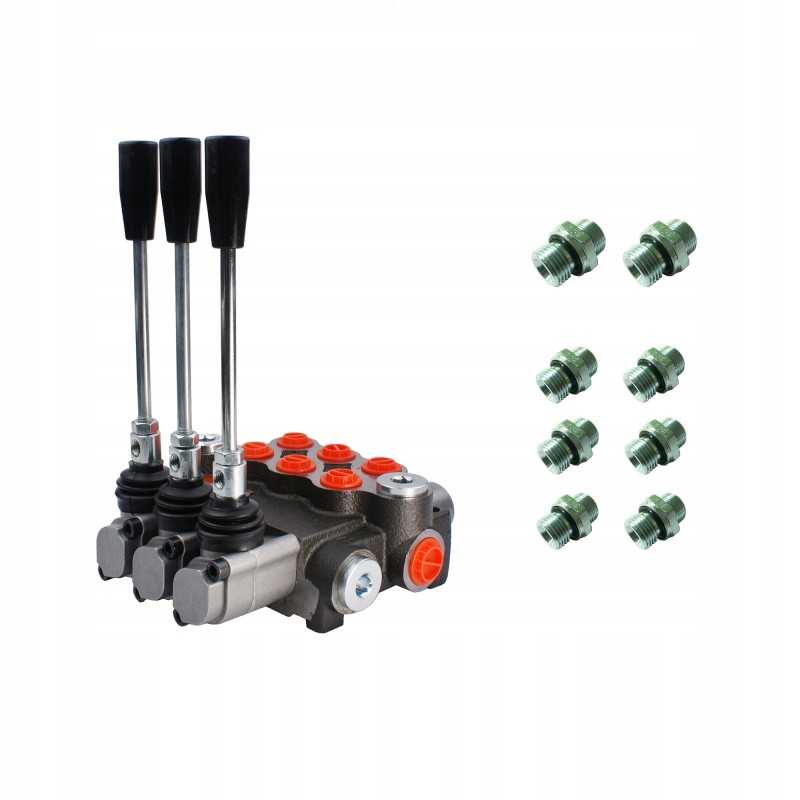

sekcijų hidraulinis skirstytuvas p40 a1a1a1gkz1

Kodas 15010652751302

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS DALYTUVAS, 40L/min, PRISTATYMAS SU JUNGČIŲ RINKINIUGamyba:

Originali prekės ženklo Badestnost prekė, gamintojo simbolis: 03P40 A1A1A1 GKZ1, simbolis: 1.10.00.00.00.00. />Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, aurochai, ciklopai , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojama alyva srautas sistemoje: 0 - 40 l/min . Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) Pavaros stūmoklis strypas atsitraukia.

Dešinėje pateikta hidraulinė schema, pateikta kolektorius:

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų< p>

Maksimalus grįžtamasis slėgis: 50 barų

< p/>Maksimalus slėgis sekcijose: 300 barų

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min

Komplektus tiksliam slėgio matavimui rasite skyriuje Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.

Savaiminio reguliavimo galimybė, pilnas apsisukimas 30bar.

AGRICOLA rekomenduojami tepalų tipai:< p>

Skiedesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Jungtys su sandarikliais (sriegiais):

Patiekimas iš siurblio (P): BSP 1/2'' sriegis - M22x1,5

Grįžti į baką (T): BSP 1/2" sriegis - M22x1,5

Išeiti į sekcijas (A, B): BSP 3/8" sriegiai - M18x1,5

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 15010652751302

Būklė Nauja

Charakteristikos

Gamintojas: Hydrolider
Detalės numeris: 1.10.00.030.3
Produkto svoris su vienetine pakuote: 6 kg

Specifinė nuoroda

MPN: 1.10.00.030.3
