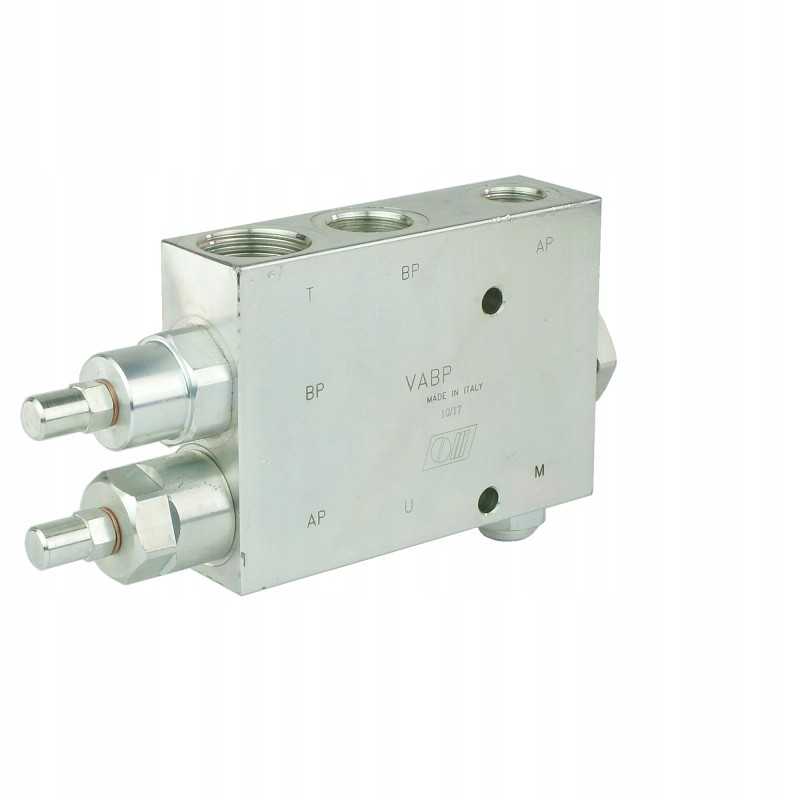

Hidraulinis iškrovimo vožtuvas vabp 1 2 du siurbliai

Kodas 15013101719992

Prekės ženklas Oleodinamica Marchesini

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS RELIENTAS VABP 1/2' 50 l/min + 30 l/min Gamyba:

Originalinis itališkas prekės ženklo Oleodinamica Marchesini gaminys, simbolis: VABP 1/2', 1.35.11.015

< p/>Taikymas ir veikimo principas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Naudojamas sistemose su dviem veikiančiais siurbliais. lygiagrečiai ir tiekia tą patį imtuvą.

Aprašyta sistema dažniausiai apima didelio našumo siurblį, bet veikiantį žemu slėgiu, ir mažesnį siurblį, veikiantį daug didesniu slėgiu. Pasiekus nustatytą slėgį, srautas iš didesnio siurblio išleidžiamas į perpildymą. Nuo to momento imtuvą maitina mažesnis siurblys, veikiantis didesniu slėgiu, sunaudojantis mažiau energijos.

Ventuvas puikiai veikia presuose, kur didelis siurblys greitai išplečia preso cilindrą, kai cilindras susiduria su pasipriešinimu, srautas iš didelio siurblio, jis nukreipiamas į grįžtamąją liniją, nuo to momento cilindras tęsiasi dėl mažo siurblio, kuris nustatytas aukštam slėgiui.

Cilindras sulėtina jo pratęsimą, bet ženkliai padidina lyginimui reikalingą galią.

Naudojant dviejų siurblių sistemą su VABP vožtuvu žymiai sumažėja galios poreikis,

ir sutrumpėja pavaros veikimo ciklas arba kitas imtuvas.

Prijungimas:

Prijunkite BP prie didesnio srauto siurblio, prijunkite AP prie siurblio su mažesniu srautu, prijunkite U prie imtuvo, pvz., pavaros, prijunkite T prie grįžtamąją liniją, prijunkite M prie manometro

Pralaidumas:

Maksimalus BP srautas: 50L /min

Didžiausias srautas AP: 30L/min

< p/>Maksimalus srautas T: 80 l/min.

Konstrukcija:

Hidraulinių angų skaičius korpuse: 4 (+1 vienam manometrui)

Vidiniai sriegiai korpuse [BSP]: BP: 1/2'', AP: 3/8', T: 3/4', U: 1/2'

Korbulo medžiaga: cinkuotas plienas

Svoris: 2,342 kg

Slėgio diapazonas:

Ventuvas turi du perpildymo vožtuvus, slėgio reguliavimas kiekvienam siurbliui yra individualus ir atliekamas rankenėlėmis. Vožtuvą galima pritvirtinti fiksavimo varžtu.

Maksimalus darbinis slėgis: 350 barų

Slėgio reguliavimo diapazonas BP: 20–80 bar

Slėgio reguliavimo diapazonas AP : 50 - 330 barų

Temperatūros diapazonas ir alyvos tipas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Alyvos tipas: hidraulinė alyva mineralinės alyvos pagrindu

VABP vožtuvo hidraulinė schema (nuotrauka):

Prekė detaliau

Prekės ženklas Oleodinamica Marchesini

Kodas 15013101719992

Būklė Nauja

Charakteristikos

Gamintojas: Oleodinamica Marchesini
Detalės numeris: A1.35.11.015
Produkto svoris su vienetine pakuote: 0.1 kg

Specifinė nuoroda

MPN: A1.35.11.015
