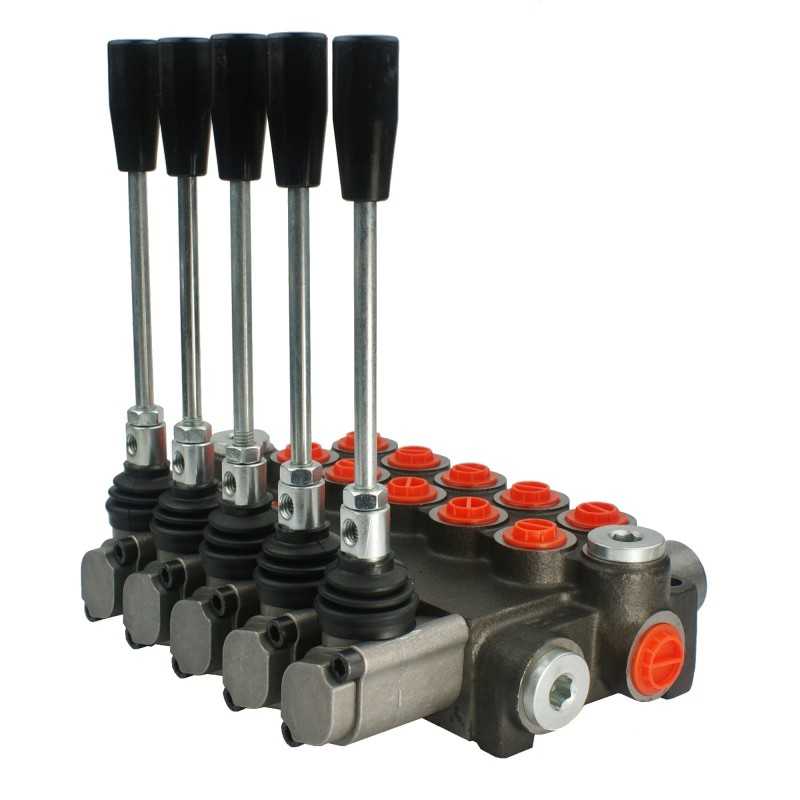

Hidraulinis skirstytuvas 5s 40l 5xa1 badestnost

Kodas 15014329096886

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 Gamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 05P40 5xA1 GKZ1, simbolis: 1.10.00.050

Taikymas:

Jis plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, turai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai , ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0 - 40 l/min. . Valdymo pavyzdys: penki dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio mova).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Padėtis 0 neutrali (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai) pavaros stūmoklio strypas išsitiesia.

2 darbo padėtis (svirtis nustatyta atgal įstrižai) Pavaros stūmoklis strypas susitraukia.

Dešinėje pusėje siūlomas hidraulinis kolektorius:

Prijungimas:

Maitinimas iš siurblio (P1, P2): BSP 1/2 '' vidinis sriegis

Grįžti į baką (T1, T2 ): BSP 1/2'' vidinis sriegis

Sekcijos (A1, A2, A3, A4, A5, B1, B2, B3, B4, B5): BSP 3/8'' vidinis sriegis

Serijos jungtis (N): BSP 1/2' vidinis sriegis

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus slėgis grįžtamojoje žarnoje: 50 bar

Maksimalus slėgis sekcijose: 300 barų

Rekomenduojama patikrinti ir prieš paleisdami nustatykite reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo keitimas 30 barais.

AGRICOLA rekomenduojami alyvos tipai:

Skiediklis aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 barų esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite skiltyje Manometrai – matavimo rinkiniai

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15014329096886

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.050

Specifinė nuoroda

MPN: A1.10.00.050
