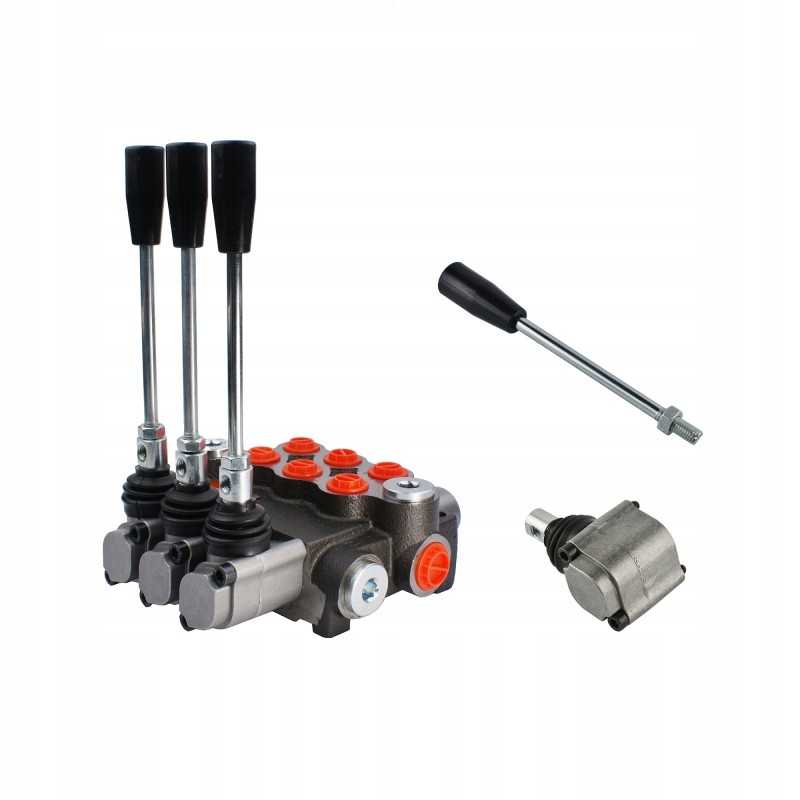

Hidraulinis skirstytuvas 3s 40l 3xa1 badestnost kolp

Kodas 15012761573104

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS P40 KOMPLEKTINE SU ATSARGINIU dangteliu IR SVIRTUIGamyba:

Originalus prekės ženklo Badestnost gaminys, gamintojo simbolis: 03P40 A1A1A1 GKZ1, simbolis: 1.10.00.030.2. Taikymas:

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statyboje ir plačiai suprantamoje pramonėje.

Skirstytojas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos , traktoriai, purkštuvai, aurochai, ciklopai , HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistema: 0 - 40 l/min. Valdymo pavyzdys: trys dvigubo veikimo cilindrai.

Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

Valdymas:

Visi trijų padėčių svirties (1 - 0 - 2), ant spyruoklės, t.y. jos pačios grįžta į vertikalę:

Neutrali padėtis 0 (svirtis nustatyta vertikaliai), pavaros stūmoklio strypas stovi - alyva eina į perpildymas.

1 darbinė padėtis (svirtis nustatyta į priekį įstrižai), pavaros stūmoklio strypas išsitiesia.

2 darbinė padėtis (svirtis įstrižai į galą), pavaros stūmoklio strypas atsitraukia.

Dešinėje pusėje siūlomo skirstytuvo hidraulinė schema:

< p/>Prijungimas:

Patiekimas iš siurblio (P1, P2): BSP 1/2'' vidinis sriegis

Grįžkite į baką (T1, T2): BSP 1/ 2''

Sekcijos (A1, A2, A3, B1, B2, B3): BSP 3/8'' vidinis sriegis

Serijos jungtis (N ): BSP 1 vidinis sriegis /2

Slėgio diapazonas:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grįžtamasis slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 Bar

Perpildymo vožtuvo atsidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 10 l/min.

190 baras esant 20 l/min.

200 barų esant 30 l/min.

210 barų esant 40 l/min.

Tikslaus slėgio matavimo rinkinius rasite Skyrius Manometrai – matavimo rinkiniai

Prieš pradedant rekomenduojama patikrinti ir nustatyti reikiamą slėgį.

Galimybė savarankiškai reguliuotis, pilnas apsisukimo pokytis 30 Bar.

AGRICOLA rekomenduojami alyvos tipai:

Skiedesnė, aukštos kokybės alyva: LOTOS AGROL BOXOL 26

Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Rekomenduojamas alyvos temperatūros diapazonas:

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas Badestnost

Kodas 15012761573104

Būklė Nauja

Charakteristikos

Gamintojas: Badestnost
Detalės numeris: A1.10.00.030.2

Specifinė nuoroda

MPN: A1.10.00.030.2
