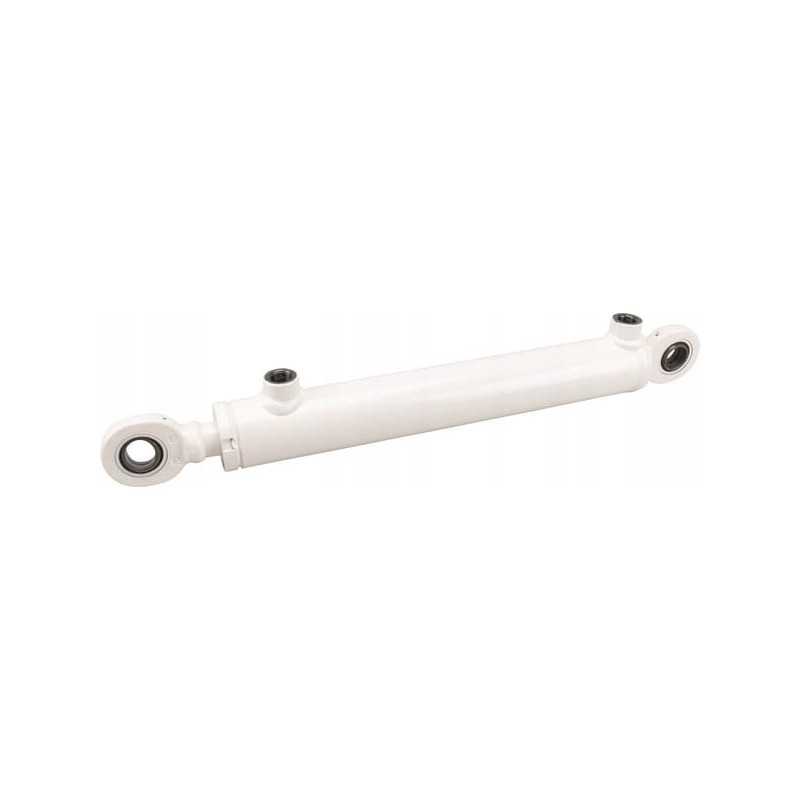

Dvigubo veikimo cilindras D16-25-150 tipo GK Parametrai
Dalies numeris: D1625150GK
Vienetas: gabalas
Gamintojas: Kramp
EAN : 8719493724493
Taikymo kategorija: Universali
Stūmoklio koto skersmuo [C]: 16 mm
Stūmoklio skersmuo: 25 mm
Tipas: Dvipusis veikimas
Eiga [A]: 150 mm
Min. ilgis: 317 mm
Maksimalus darbinis slėgis: 250 BAR
Tvirtinimo tipai – cilindro pusė: guolis
Tvirtinimo skersmuo – cilindro pusė: 15 mm
Tvirtinimo tipas – stūmoklio koto pusė: guolis
Tvirtinimo skersmuo – stūmoklis koto pusė: 15 mm
Tvirtinimo sriegio tipas – stūmoklio koto pusė: BSP
Tvirtinimo sriegio skersmuo – stūmoklio koto pusė: 1/4 colio
Maks. greitis. stūmoklio kotas: 0,1 m/s
Išorinis skersmuo [E]: 35 mm
Montavimo atstumas min. [B]: 317 mm
Išorinis montavimo įvorės skersmuo [G]: 40 mm
Darbo temperatūra min.: -25 °C
Darbo temperatūra maks. ..: 85 °C
Nominalus slėgis: 200 BAR
Stūmoklio strypo paviršiaus apdorojimas: chromuotas
Cilindro medžiaga: ST52 plienas
Tolerancijos klasės cilindro medžiaga – kodas: H10
Stūmoklio koto medžiaga: Plienas 20MnV6
Stūmoklio koto paviršiaus lygumas: 0,2 µm
Galvos veržlės medžiaga: ketus
Alyvos jungties medžiaga: plienas
Alyvos jungties atstumas [I]: 178,5 mm
Alyvos jungties ilgis [D]: 16 mm
Vidinis skersmuo. alyvos jungtys [L]: 12 mm
Matmenys nuo cilindro galo iki tvirtinimo įvorės [F]: 15 mm
Vidinis skersmuo: 25 mm
Specifikacijos< p>
– Visiškai surinktas
– Su tvirtinimo detalėmis
– Unikalus naujoviškas dizainas
– Specialus stūmoklio fiksavimo žiedas
Privalumai
- Skirtas naudoti nedelsiant
- Paprastas surinkimas ir išmontavimas
- Ilgas tarnavimo laikas
- Aukštas darbų sauga
< p/> Ypatybės
- Gruntuota
- Mechaninė cilindro galvutės apsauga pakartotiniam naudojimui
- Didžiausia radialinė apkrova: 10 % ašinė jėga
– Didžiausias darbinis slėgis priklauso nuo didžiausios lenkimo apkrovos
– Didžiausią lenkimo apkrovą galima patikrinti cilindro programinėje įrangoje
Techninė informacija
– Keičiama su kitais prekių ženklais
– Terpė: mineralinė alyva, HLP ISO VG 32–ISO VG 46
– Vidutinio grynumo: ISO 4406 22/20/17 arba NAS 9< p>
Montavimo angos skersmuo – stūmoklio koto pusė [N]
15 mm
Montavimo angos skersmuo – cilindro pusė [H]
15 mm
Matmenys nuo tvirtinimo angos ašies iki galvutės galo [M]
31 mm
